تشخیص عمق: | 6 | فرکانس کاری: | 512K، 1K 33K، 83K |
---|---|---|---|
دقت موقعیت یابی: | عمق مثبت یا منفی 5٪ (بدون تداخل از خطوط لوله مجاور) | حالت کار: | روش مقدار اوج/روش مقدار پایین/روش پیکان پیک/عرض |
حالت تشخیص: | روش اتصال مستقیم / روش گیره روش القایی | ||
برجسته: | ردیاب کابل خط زیرزمینی,آشکارساز کابل خط سیم 6 متری,آشکارساز خط زیرزمینی القایی |
آشکارساز لوله BAXIT
معرفی مختصر:
آشکارساز خط لوله زیرزمینی
این ابزار می تواند به سرعت و با دقت موقعیت، ضربه و عمق لوله آب شیر زیرزمینی، لوله فلزی و کابل، و موقعیت و اندازه نقطه آسیبی که بر روی لوله های فولادی ایجاد شده است را به سرعت و با دقت تشخیص دهد.
یکی از ابزارهای ضروری شرکت آب، شرکت گاز، ارتباطات راه آهن، واحدهای صنعتی و معدنی، زیرساخت برای تبدیل، نگهداری و بررسی خطوط لوله زیرزمینی است.
اصل کار آشکارساز خط لوله زیرزمینی:
اصل کار: این ابزار بر اساس اصل انعکاس و اصل القای الکترومغناطیسی موج الکترومغناطیسی در فرآیند انتقال، همراه با فیلتر دیجیتال، دریافت بی سیم، کنترل نرم افزار و طراحی محصولات با تکنولوژی بالا است.
القای الکترومغناطیسی: اصل کار این است که امواج الکترومغناطیسی توسط فرستنده تولید می شود و سیگنال ها از طریق لینک های انتقال مختلف به کابل های فلزی زیرزمینی شناسایی شده منتقل می شوند.پس از اینکه کابلهای فلزی زیرزمینی امواج الکترومغناطیسی را درک کردند، جریان القایی روی سطح کابلهای زیرزمینی ایجاد میشود و جریان القایی در طول کابلها منتشر میشود. در فرآیند انتقال جریان، و کابلهای زیرزمینی با تابش نور به زمین امواج الکترومغناطیسی، به طوری که تشخیص گیرنده آشکارساز کابل محلی بر روی زمین، در کابل های زیرزمینی بالای زمین سیگنال موج الکترومغناطیسی را دریافت می کند، از طریق تغییر قدرت سیگنال دریافتی امواج الکترومغناطیسی می تواند موقعیت کابل های زیرزمینی و جهت ها را تشخیص دهد.
این اصل در شرایط زیر کار می کند: اولاً باید یک منبع سیگنال وجود داشته باشد که انرژی الکتریکی کافی برای تولید جریان الکتریکی در یک خط مجهز به انتقال الکتریسیته ساطع کند و با جریان یافتن جریان، میدان مغناطیسی در اطراف خود ایجاد کند. ثانیاً. داشتن مداری که بتواند میدان مغناطیسی را دریافت کند و روند تغییر میدان مغناطیسی را به صورت سیگنال های الکتریکی نمایش دهد، ضروری است.
آشکارساز خط لوله زیرزمینی به دو قسمت اصلی فرستنده و گیرنده تقسیم می شود

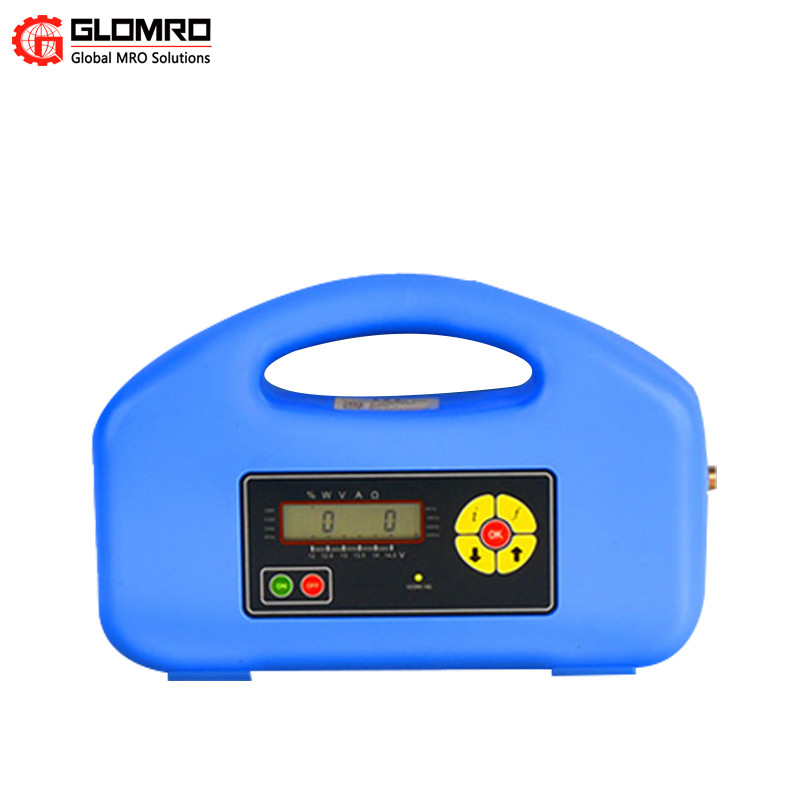

فرستنده:
این دستگاه یک فرستنده پرقدرت چند فرکانس با توان خروجی ثابت است که به طور خودکار با بار خارجی مطابقت دارد. اطمینان حاصل کنید که دستگاه در بهترین شرایط کار می کند.
با فرکانس تشخیص خطا FF، سیگنال ردیابی مسیریابی و سیگنال مکان خطا می تواند به طور همزمان ارسال شود.
می تواند مقاومت خارجی، هشدار ولتاژ خطرناک خارجی را تشخیص دهد.
منبع تغذیه باتری لیتیومی با ظرفیت بالا، می تواند 8 ساعت در بار کامل کار کند.
گیرنده:
این دستگاه یک فرستنده پرقدرت چند فرکانس با توان خروجی ثابت است که به طور خودکار با بار خارجی مطابقت دارد. اطمینان حاصل کنید که دستگاه در بهترین شرایط کار می کند.
با فرکانس تشخیص خطا FF، سیگنال ردیابی مسیریابی و سیگنال مکان خطا می تواند به طور همزمان ارسال شود.
می تواند مقاومت خارجی، هشدار ولتاژ خطرناک خارجی را تشخیص دهد.
سه حالت انتقال سیگنال (روش اتصال مستقیم، روش کوپلینگ، روش القایی)
تنظیم خودکار بار
توان خروجی را می توان تنظیم کرد، مقاومت، متوسط، درجه بالا، درجه چهار چرخ دنده کامل. حداکثر جریان خروجی کمتر از 999 میلی آمپر و حداکثر توان خروجی کمتر از 12 وات نیست.
منبع تغذیه باتری لیتیومی با ظرفیت بالا، می تواند 8 ساعت در بار کامل کار کند.
خدمات با کیفیت:
از طریق شبکه بازاریابی جهانی، BASHette محصولات و خدمات فنی کارآمد و راحت را برای اپراتورها، بخش های برق، بخش راه آهن، دانشگاه ها، کارخانه ها و سایر کاربران صنعتی در سرزمین اصلی چین ارائه می دهد. شبکه فروش جهانی بیش از 20 کشور و منطقه مانند ایالات متحده را پوشش می دهد. ایالات، کانادا، برزیل، آرژانتین، آلمان، ایتالیا، اسپانیا، فرانسه، آفریقای جنوبی، مصر، ویتنام، پاکستان و غیره. با تکنولوژی پیشرفته، کیفیت قابل اعتماد، خدمات با کیفیت بالا برای تایید مشتریان جهانی.
پارامترهای اساسی محصول | ||||
لوله ردیاب پایه BAXIT مدل های مختلف | ||||
مدل | BXT-5000G | BXT-6000G | BXT-6000A | BXT-8000G |
تشخیص عمق |
5 | 6 | 6 | 8 |
کار کردن فرکانس |
فرکانس پایین / فرکانس متوسط / فرکانس بالا Rf / 50 هرتز |
512 هزار، 1 هزار 33 هزار، 83 هزار |
512k/1k/2k/8k 99k/65k/83k |
512/1k/ 33k/83k |
تثبیت موقعیت دقت |
عمق مثبت یا منفی 5٪ (بدون تداخل خطوط لوله مجاور) |
عمق مثبت یا منفی 5٪ (بدون تداخل خطوط لوله مجاور) |
عمق مثبت یا منفی 5٪ (بدون تداخل خطوط لوله مجاور) |
عمق مثبت یا منفی 5٪ (بدون تداخل خطوط لوله مجاور) |
کار کردن حالت |
روش تاج / فرورفتگی | روش ارزش اوج/روش ارزش پایین/عرض روش پیکان اوج/قله |
روش ارزش اوج/روش ارزش پایین/عرض روش پیکان اوج/قله |
روش ارزش اوج/روش ارزش پایین/عرض روش پیکان اوج/قله |
تشخیص حالت |
روش اتصال مستقیم / روش گیره روش القایی |
روش اتصال مستقیم / روش گیره روش القایی |
روش اتصال مستقیم / روش گیره روش القایی |
روش اتصال مستقیم / روش گیره روش القایی |
فرکانس شکست (در هر واحد) |
× | × | 2 | × |
عیب یابی | × | × | √ | × |
یک استنت | × | × | √ | × |
داده ها ذخیره می شود | × | × | √ | × |
کار کردن درجه حرارت |
'-10℃~~~55℃ | '-20℃~~~50℃ | '-20℃~~~50℃ | '-20℃~~~50℃ |
باتری | گیرنده شش عدد فرستنده باتری لیتیومی شماره 2 هشت عدد باتری لیتیومی |
گیرنده موی باتری لیتیومی 7.4 ولت ماشین شلیک ولتاژ داخلی 14.8 ولت بسته باتری لیتیومی |
گیرنده موی باتری لیتیومی 7.4 ولت ماشین شلیک ولتاژ داخلی 14.8 ولت بسته باتری لیتیومی |
گیرنده موی باتری لیتیومی 7.4 ولت ماشین شلیک ولتاژ داخلی 14.8 ولت بسته باتری لیتیومی |
اندازه | گیرنده 700 * 200 * 110 میلی متر فرستنده 160 * 160 * 390 میلی متر |
گیرنده 595 * 136 * 238 میلی متر فرستنده 348 * 228 * 84 میلی متر |
گیرنده 595 * 136 * 238 میلی متر فرستنده 348 * 228 * 84 میلی متر |
گیرنده 595 * 136 * 238 میلی متر فرستنده 348 * 228 * 84 میلی متر |
وزن از |
گیرنده 1.8 کیلوگرم (با باتری) فرستنده 1.7 کیلوگرم (با باتری) |
گیرنده 1.6 کیلوگرم (با باتری) فرستنده 2.5 کیلوگرم (با باتری) |
گیرنده 1.6 کیلوگرم (با باتری) فرستنده 2.5 کیلوگرم (با باتری) |
گیرنده 1.6 کیلوگرم (با باتری) فرستنده 2.5 کیلوگرم (با باتری) |
