نمونه محصول: | BXT-YZ-712 | منبع تغذیه ورودی: | 220 ولت 50 هرتز |
---|---|---|---|
قدرت ماشین: | 150 وات | محدوده حساسیت: | دنده 1-10 |
سرعت انتقال: | 25-28 متر | ||
برجسته: | دستگاه بازرسی سوزن رومیزی,فلزیاب سوزن لباس,دستگاه بازرسی سوزن کلاه |

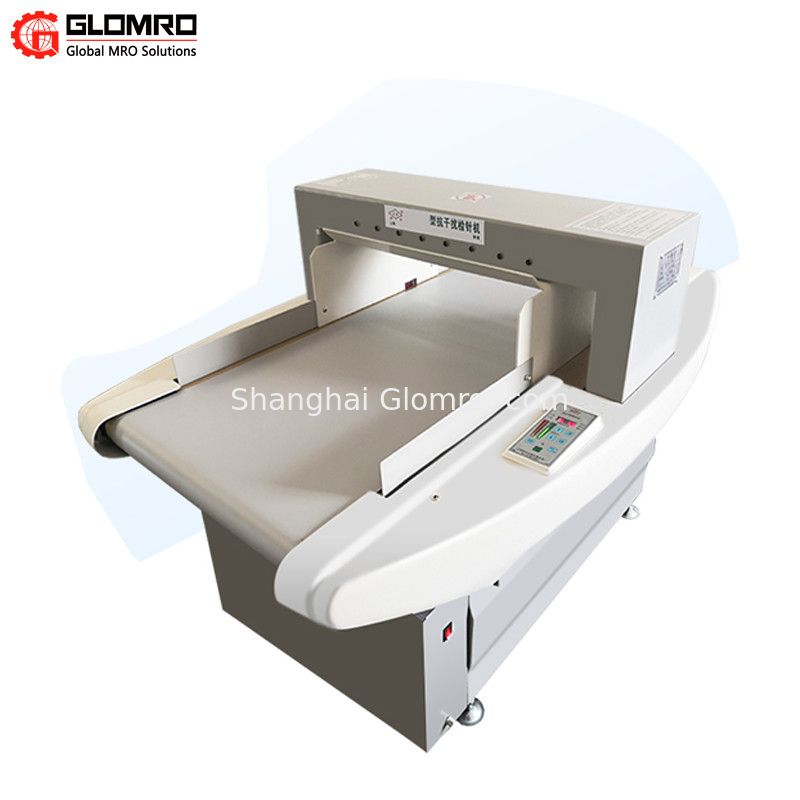

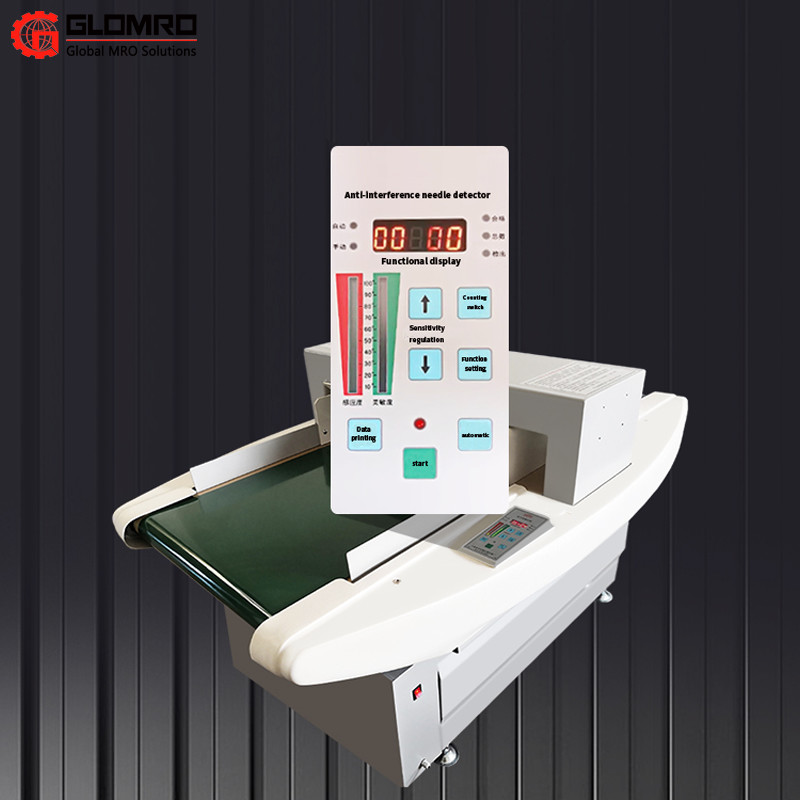

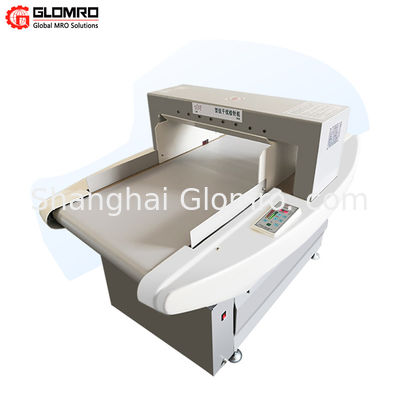

تستر سوزن
一، ماشینی که برای آزمایش استفاده می شود
اصل کار دستگاه بازرسی سوزن این است که ابتدا پروب های بالا و پایین سیگنال را دریافت و پردازش می کنند و سپس بلوک یکپارچه الکتریکی قوی، بلوک یکپارچه کنترل حساسیت، بلوک یکپارچه دریافت سیگنال و بلوک یکپارچه خروجی سیگنال برای تکمیل کار تشخیص.
هنگامی که کالا از طریق دستگاه تست سوزن دارای سوزن های شکسته یا حاوی فلز آهن و سایر مواد باشد، دستگاه تست سوزن مجاز به عبور نیست، دستگاه تست سوزن فلزی آهن شناسایی شده به طور خودکار هشدار می دهد و تسمه نقاله به موقعیت اصلی باز می گردد. کالا؛بازرس می تواند به سرعت محل سوزن شکسته را با توجه به مکان چراغ نشانگر سیگنال سوزن شکسته پیدا کند.برعکس، اگر فلزی شناسایی نشود، کالا می تواند از کانال دستگاه بازرسی سوزنی عبور کند.با توجه به مقرراتی که منسوجات صادراتی باید از تشخیص سوزن شکسته عبور کنند، کالاهایی که تشخیص سوزن شکسته را توسط دستگاه بازرسی سوزن رد می کنند، قابل صادرات هستند.
二، دستورالعمل و استاندارد عملکرد دستگاه تست سوزن
ابزار تست یک ابزار تست با دقت بالا است، بنابراین کاربر باید قوانین زیر را دنبال کند:
(一)روش حرکت ساز:
1، روش ابزار متحرک:
4-6 مرد قوی را انتخاب کنید، در دو طرف دستگاه بایستید، دست ها از انتهای پایین دو بال ساز، می توانید کل دستگاه را به دلخواه حرکت دهید.نباید
شفت نقاله ای که تسمه نقاله را با دست به پایان می رساند.در غیر این صورت، شفت انتقال آسیب می بیند و در نتیجه به اثر تشخیص آسیب می رساند.
2، روش ابزار فشار:
چهار چرخ فرمان در پایین دستگاه وجود دارد.هنگام حرکت روی سطح، فقط دو نفر باید در دو طرف ساز بایستند و از دستان خود برای زور به سمت مقصد استفاده کنند.
فقط فشار دهید.اما نباید با اجسام دیگر برخورد کند.
(二) الزامات و روش های قرار دادن ابزار:
1، ابزار را نمی توان با سیم های ولتاژ بالا در کارگاه قرار داد تا با جریان خارجی و امواج رادیویی تداخل نداشته باشد.
2، موقعیت ابزار بالای لامپ فلورسنت، باید بیش از دو متر از صفحه ابزار فاصله داشته باشد و قسمت بالایی ابزار بهتر است فن (پنکه سقفی) نصب نشود.
همچنین برای جلوگیری از دخالت خارجی.
3. چهار پیچ نگهدارنده در قسمت پایین ساز وجود دارد که نقش تکیه گاه تعادل افقی را ایفا می کند.بنابراین، چهار پایه نگهدارنده باید قبل از استفاده تراز شوند
پشتیبانی تعادلاین می تواند نقش ضد تداخل داشته باشد.
نمونه محصول | BXT-YZ-712 BXT-YZ-812 |
BXT-YZ-715 BXT-YZ-815 |
BXT-YZ-720 BXT-YZ-820 |
BXT-YZ-725 BXT-YZ-825 |
BXT-YZ-730 BXT-YZ-830 |
منبع تغذیه ورودی | 220 × 50 هرتز | ||||
قدرت ماشین | 150 وات | ||||
محدوده حساسیت | دنده 1-10 | ||||
سرعت انتقال | 25-28 متر | ||||
ارتفاع بازرسی میلی متر | 120 | 150 | 200 | 250 | 300 |
دقت بازرسی میلی متر | قطر توپ آهنی≥1.0 | قطر توپ آهنی≥1.2 | قطر توپ آهنی≥1.5 | قطر توپ آهنی≥2.0 | قطر توپ آهنی≥2.5 |
عرض بازرسی میلی متر | 600 میلی متر | ||||
اندازه محصول سانتی متر | 165*103*92 | 165*103*95 | 100*103*165 | 165*103*105 | 165*103*110 |
وزن خالص کیلوگرم | 160 | 160 | 165 | 165 |
170 |
شماره مدل | BXT-YZ-ST | BXT-YZ-ST12 | BXT-YZ-ST15 | BXT-YZ-ST20 | BXT-YZ-ST25 | BXT-YZ-ST30 | BXT-YZ-ST35 | BXT-YZ-ST40 |
قطر توپ آهنی | 0.5Fmm | 0.8 Φmm | 1Φmm | 1.0-1.2Φmm | 1.2 Φmm | 1.5 Φmm | 2Φmm | 2.5 Φmm |
فلزات غیر آهنی مانند مس و آلومینیوم | 1Фمیلی متر | 1.2 Φmm | 1.3 Φmm | 1.5 Φmm | 2Φmm | 2.5 Φmm | 3.5 Φmm | 4Φmm |
قطر SUS از فولاد ضد زنگ | 1.2Fmm | 1.5 Φmm | 1.8 Φmm | 1.8 Φmm | 2.5 Φmm | 3.5 Φmm | 4Φmm | 4.5 Φmm |
دنده حساس | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
ارتفاع بازرسی میلی متر | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
شماره مدل | BXT-YZ-AL |
منبع تغذیه ورودی | 220 × 50 هرتز |
قدرت موتور | 60 وات |
قدرت ماشین | 90 وات |
اندازه محصول میلی متر | 1330*700*930 میلی متر |
