محفظه تست باران
محفظه تست باران یک تجهیزات تست قابلیت اطمینان محیطی است که به طور خاص برای شبیه سازی محیط بارندگی طبیعی طراحی شده است. با بازآفرینی مصنوعی شدتهای مختلف، زوایا و حجمهای بارندگی سناریوهای بارندگی، عملکرد ضدآب بودن محصولات را آزمایش و ارزیابی میکند. ارزش اصلی آن در کمک به شرکتها برای شناسایی عیوب احتمالی آببندی و مشکلات تخریب عملکرد محصولات در محیط باران در طول فرآیندهای توسعه محصول، بازرسی تولید و کنترل کیفیت نهفته است. این به افزایش قابلیت اطمینان و ایمنی محصولات در استفاده واقعی کمک میکند و به طور گسترده در زمینههای مختلفی مانند مهندسی برق و الکترونیک، خودروسازی، هوافضا، تجهیزات پزشکی، روشنایی فضای باز و غیره کاربرد دارد.
| اعمال استانداردها |
IPx1.2 |
IPx3.4 |
IPx5.6 |
IPx1.2.3.4 |
IPx3.4.5.6 |
IPx6K |
IPx9K |
ابعاد جعبه داخلی
(WHD) |
600MM |
600MM |
600MM |
600MM |
600MM |
600MM |
600MM |
| اعمال استانداردها |
IPx1.2 |
IPx3.4 |
IPx5.6 |
IPx1.2.3.4 |
IPx3.4.5.6 |
IPx6K |
IPx9K |
ابعاد جعبه داخلی
(WHD) |
800MM |
800MM |
800MM |
800MM |
800MM |
800MM |
800MM |
| اعمال استانداردها |
IPx1.2 |
IPx3.4 |
IPx5.6 |
IPx1.2.3.4 |
IPx3.4.5.6 |
IPx6K |
IPx9K |
ابعاد جعبه داخلی
(WHD) |
1000MM |
1000MM |
1000MM |
1000MM |
1000MM |
1000MM |
1000MM |
| قطر سوراخ اسپری آب لوله نوسانی |
∅0.4mm |
| فاصله سوراخ اسپری |
50mm |
| شعاع حلقه اسپری |
300(mm) |
| قطر لوله اسپری |
∅16mm |
| محدوده زاویه نوسان لوله نوسانی |
±60°±90° |
| زاویه اسپری لوله نوسانی |
±60°±90° |
| تنظیم سرعت نوسان |
0~30RPM/min (قابل تنظیم) |
| فشار آب تست باران |
0.1~6bpa قابل تنظیم |
| حجم تامین جریان آب |
در فشار 4 بار، نرخ جریان به 39.2 لیتر در دقیقه میرسد |
| سرعت میز تست |
0~20rpm/min (قابل تنظیم) |
| مساحت میز تست |
∅400mm، ظرفیت بار 15 کیلوگرم است و قفسه نمونه از 0 تا 300 میلیمتر قابل تنظیم است |
| سوراخ تست سرب |
سوراخهای تست سرب برق روی بدنه جعبه وجود دارد که امکان اتصال برق خارجی را فراهم میکند. علاوه بر این، زمان روشنایی لامپ اسپری را میتوان تنظیم کرد |
| ساختار جعبه |
1. هر دو محفظه داخلی و خارجی محفظه تست از صفحات فولادی ضد زنگ SUS304 ساخته شدهاند. سطح پوسته بیرونی با سندبلاست برای ایجاد یک روکش بافتدار درمان میشود، در حالی که محفظه داخلی یک صفحه آینهای فولادی ضد زنگ با کیفیت بالا است.
2. لولههای آب اسپری نیز از جنس استنلس استیل ساخته شدهاند.
3. محفظه کار و تمام قسمتهای دیگر در تماس با آب از مواد استنلس استیل یا مس ساخته شدهاند. |
| سیستم کنترل |
1. دستگاه کنترل سرعت: هم لوله نوسانی و هم دیسک چرخان برای کنترل سرعت از مبدلهای فرکانس وارداتی استفاده میکنند.
2. پیکربندی اصلی: مخزن ذخیره آب، پمپ آب، دستگاه کاهش و انحراف فشار، فشارسنج، فلومتر، مجموعه لوله اسپری، مکانیزم محرک دامنه نوسان لوله نوسانی، مکانیزم چرخش میز کار، سیستم کنترل الکتریکی، درب شیشهای سکوریت شده قابل مشاهده، مکانیزم کاهش سرعت و غیره |
| به طور گسترده استفاده می شود |
پارامترهای فنی: محیط آب و هوایی تأثیر قابل توجهی بر پیری محصولات، محو شدن رنگدانهها و خوردگی فلزات دارد. بنابراین، تستهای پیری در صنایعی مانند لاستیک، پلاستیک، مواد شیمیایی، خودرو و منسوجات مورد توجه فزایندهای قرار میگیرند. عوامل زیادی در محیط آب و هوایی وجود دارد، از جمله قرار گرفتن در معرض نور خورشید، دما، رطوبت و قرار گرفتن در معرض باران. محفظه تست ضد آب دستگاهی برای شبیه سازی محیط قرار گرفتن در معرض باران است. |
ساختار و اصل کار
1.محفظه تست: به عنوان فضای اصلی برای تست، معمولاً از فولاد ضد زنگ ساخته شده است و دارای مقاومت در برابر خوردگی و خواص آببندی عالی است. این میتواند به طور موثر آب باران بازیافتی را جمعآوری کرده و از سرریز شدن آب در طول آزمایش جلوگیری کند. دیوارهای داخلی محفظه برای تمیز کردن آسان طراحی شدهاند. برخی از محفظهها همچنین دارای پنجرههای مشاهده و دستگاههای روشنایی برای تسهیل نظارت در زمان واقعی بر فرآیند تست هستند.
2.سیستم تامین آب: متشکل از یک مخزن آب، یک پمپ آب، یک فیلتر و لولهکشی است و مسئول ارائه منبع آب پایدار و تمیز برای سیستم اسپری است. مخزن آب معمولاً مجهز به دستگاه نظارت بر سطح آب برای دستیابی به تجدید آب خودکار است. فیلتر میتواند ناخالصیها را از آب حذف کند تا از مسدود شدن نازل جلوگیری کرده و بر نتایج آزمایش تأثیر بگذارد. قدرت پمپ آب را میتوان با توجه به الزامات آزمایش تنظیم کرد تا از پایداری فشار اسپری اطمینان حاصل شود.

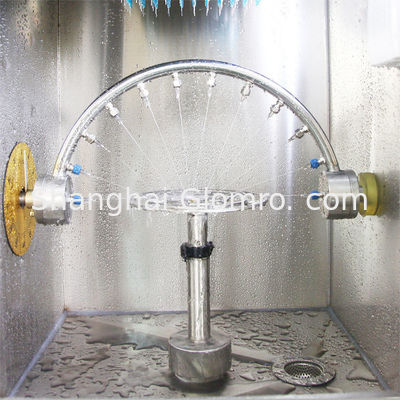

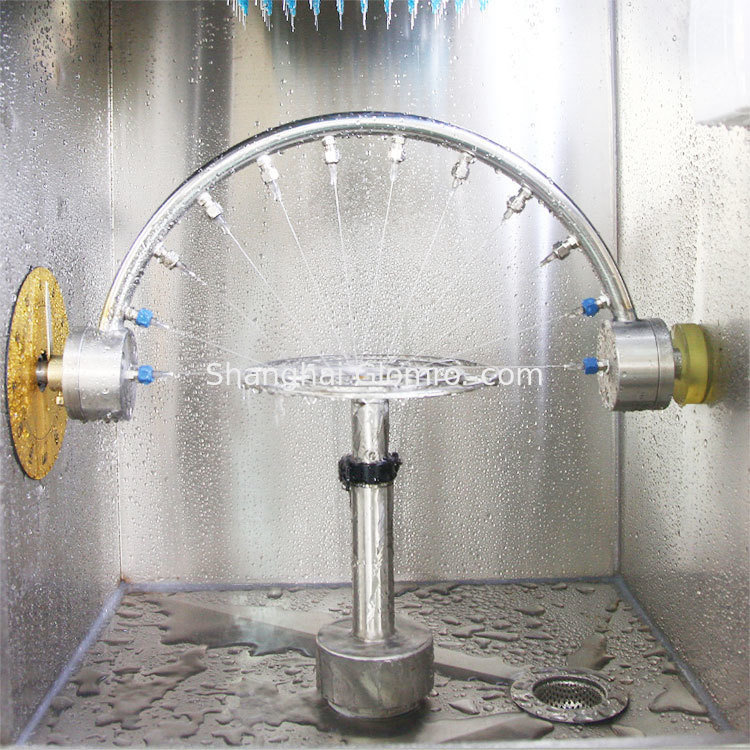

3.سیستم آبپاش: این جزء اصلی برای شبیه سازی بارندگی است. بسته به سطح تست، به دستگاه قطرهای، دستگاه لوله نوسانی و دستگاه نازل تقسیم میشود. دستگاه قطرهای از چندین سوراخ قطرهای که به طور مساوی توزیع شدهاند تشکیل شده است و برای تستهای قطرهای IPX1/IPX2 استفاده میشود. دستگاه لوله نوسانی توسط یک موتور برای چرخاندن لوله نوسانی در اطراف نمونه هدایت میشود و زاویه نوسان را میتوان در محدوده 0°-360° تنظیم کرد تا به زوایای مختلف دوش باران دست یافت. دستگاه نازل میتواند جریان آب با فشار بالا تولید کند و برای تستهای اسپری IPX5/IPX6 استفاده میشود. برخی از نازلها همچنین میتوانند زاویه اسپری و نرخ جریان را تنظیم کنند.
4. سیستم کنترل: این سیستم از یک سیستم کنترل PLC همراه با رابط کاربری صفحه نمایش لمسی استفاده میکند که امکان تنظیم دقیق و کنترل خودکار پارامترهای تست را فراهم میکند. اپراتورها میتوانند پارامترهایی مانند مدت زمان تست، فشار اسپری، زاویه لوله نوسانی و سرعت چرخش نمونه را از طریق صفحه لمسی تنظیم کنند. این سیستم میتواند وضعیت تست و پارامترهای مختلف را در زمان واقعی نمایش دهد و همچنین دارای عملکرد هشدار خطا، از جمله هشدارهای کمبود آب، هشدارهای فشار غیرعادی و غیره است تا از عملکرد ایمن و پایدار تست اطمینان حاصل شود.
5.نگهدارنده نمونه: برای ثابت کردن نمونه مورد آزمایش استفاده میشود. برخی از نگهدارندههای نمونه میتوانند چرخش 360 درجه را انجام دهند و اطمینان حاصل کنند که تمام سطوح نمونه میتوانند به طور مساوی با آب باران تماس پیدا کنند و الزامات تست ضد آب جامع را برآورده کنند. ظرفیت باربری و اندازه نگهدارنده نمونه را میتوان با توجه به اندازه نمونه سفارشی کرد تا با آزمایش انواع مختلف محصولات سازگار شود.
زمینه های کاربردی
1. صنعت مهندسی برق و الکترونیک: محصولاتی مانند تلفنهای همراه، رایانههای لوحی، ساعتهای هوشمند، روترهای فضای باز، حسگرها و غیره، عملکرد ضد آب بودن پوسته و رابطهای بیرونی آنها مستقیماً بر طول عمر محصول و ایمنی استفاده تأثیر میگذارد. از طریق محفظه تست باران، عملکرد آببندی محصولات در محیط باران را میتوان آزمایش کرد تا از نفوذ آب و ایجاد اتصال کوتاه مدار یا آسیب به اجزا جلوگیری شود.
2. صنعت خودروسازی: لامپها، حسگرها، کانکتورها، مهر و مومهای پنجره، اجزای محفظه موتور خودرو و غیره، همگی باید در روزهای بارانی یا در سناریوهای شستشوی خودرو به طور معمول کار کنند. محفظه تست باران میتواند سناریوهایی مانند باران شدید و شستشوی خودرو با فشار بالا را شبیهسازی کند تا عملکرد ضد آب این اجزا را آزمایش کند و از ایمنی رانندگی خودروها در شرایط آب و هوایی پیچیده اطمینان حاصل کند.
3. صنعت هوافضا: تجهیزات هواپیما و ماهواره در بخش هوافضا در طول پرواز با شرایط آب و هوایی سخت مختلفی مانند باران، برف و یخ مواجه خواهند شد. محفظه تست باران میتواند محیط بارندگی در ارتفاع بالا را شبیهسازی کند و تستهای ضد آب را بر روی محفظه، رابطها و اجزای الکترونیکی تجهیزات انجام دهد تا از قابلیت اطمینان تجهیزات در شرایط سخت اطمینان حاصل شود.
4.صنعت تجهیزات پزشکی: به عنوان مثال، تجهیزات کمکهای اولیه در فضای باز، تجهیزات ضدعفونیکننده ابزار جراحی و غیره، که برخی از آنها باید در محیطهای مرطوب یا بارانی استفاده یا حمل شوند. محفظههای تست باران میتوانند عملکرد ضد آب آنها را آزمایش کنند تا از آلودگی تجهیزات توسط باران و تأثیر آن بر اثر استفاده جلوگیری شود و ایمنی پزشکی را تضمین کنند.
5. صنعت روشنایی فضای باز: محصولات روشنایی فضای باز مانند چراغهای خیابانی، چراغهای منظره و چراغهای باغ برای مدت طولانی در معرض محیط طبیعی قرار دارند و بنابراین باید دارای خواص ضد آب عالی باشند. محفظههای تست باران میتوانند شدتهای مختلف بارندگی را شبیهسازی کنند تا عملکرد آببندی و عایقبندی لامپها را آزمایش کنند و اطمینان حاصل کنند که لامپها میتوانند در روزهای بارانی به طور معمول و بدون هیچ گونه خطر ایمنی نور ساطع کنند.
