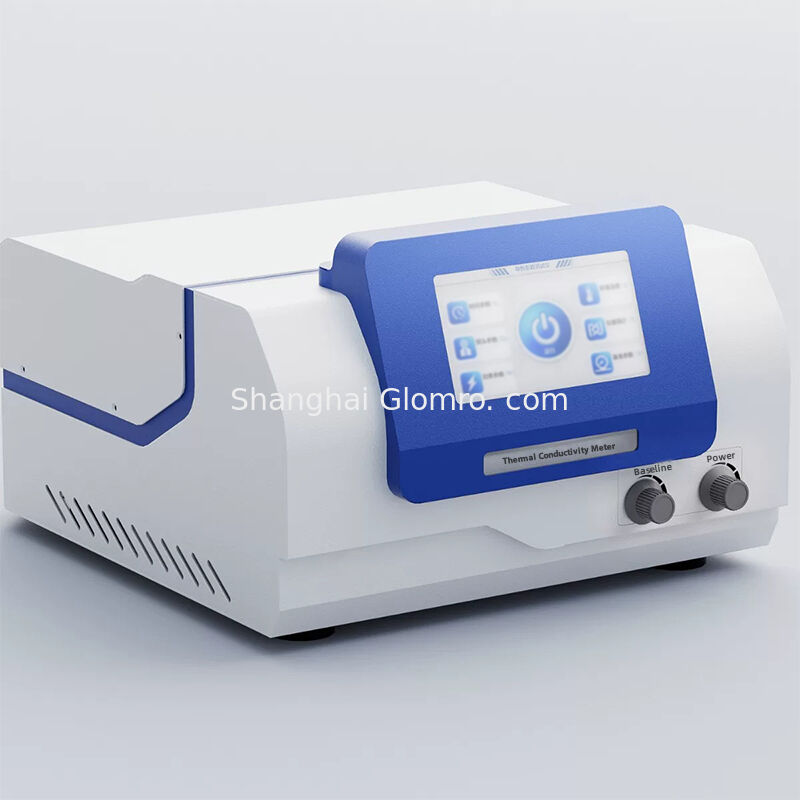

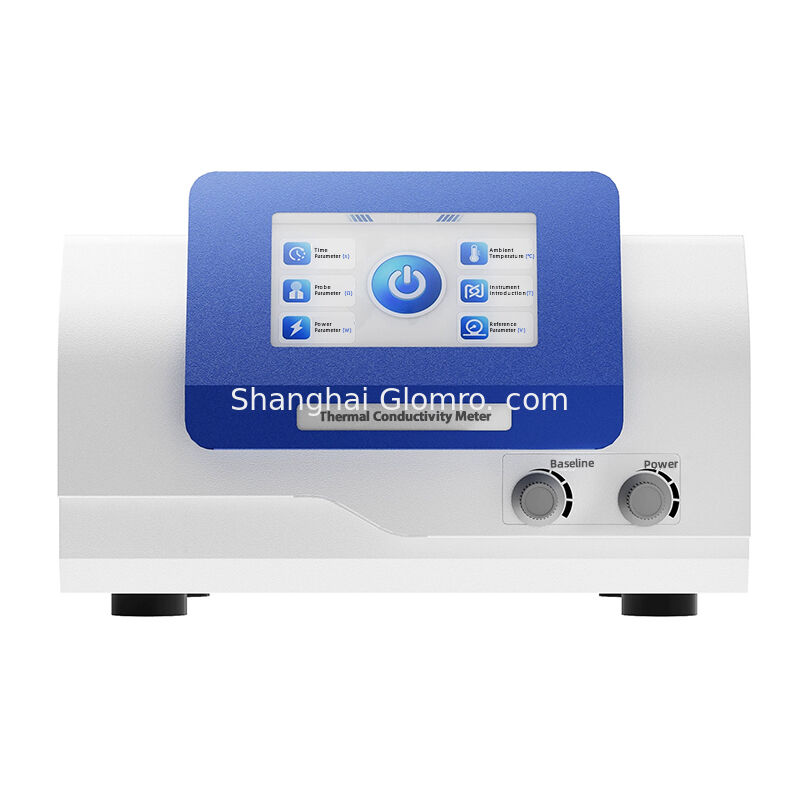

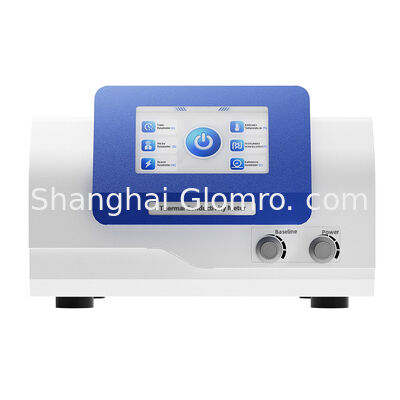

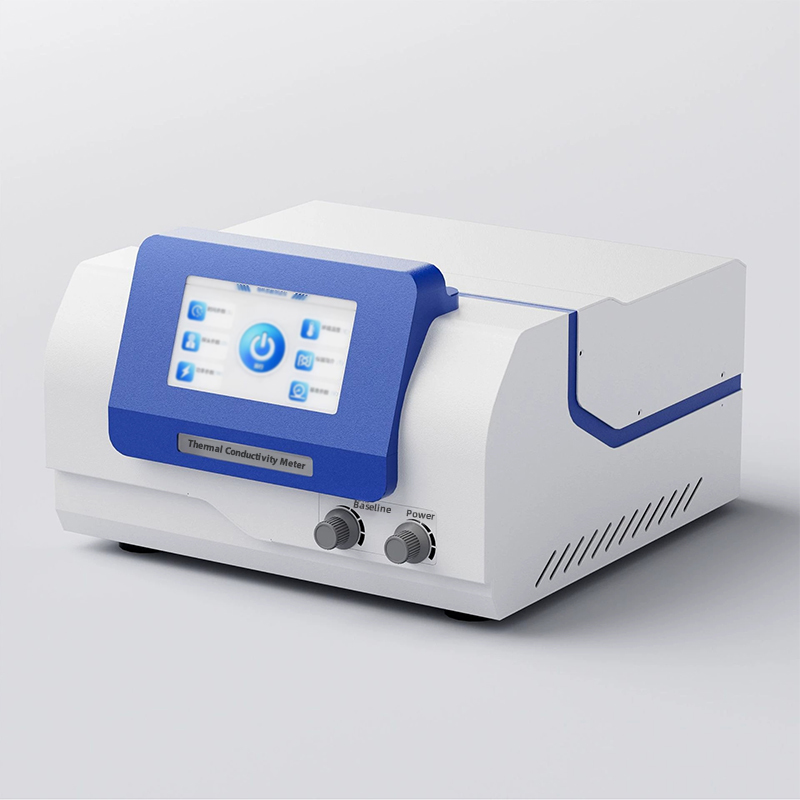

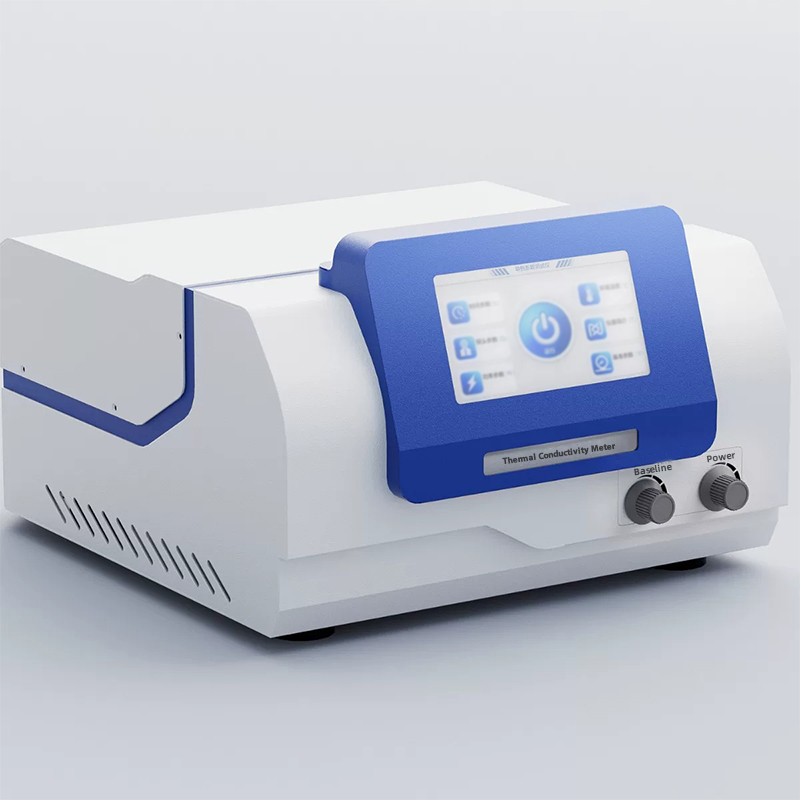

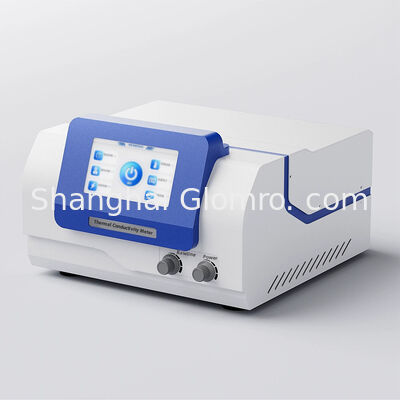

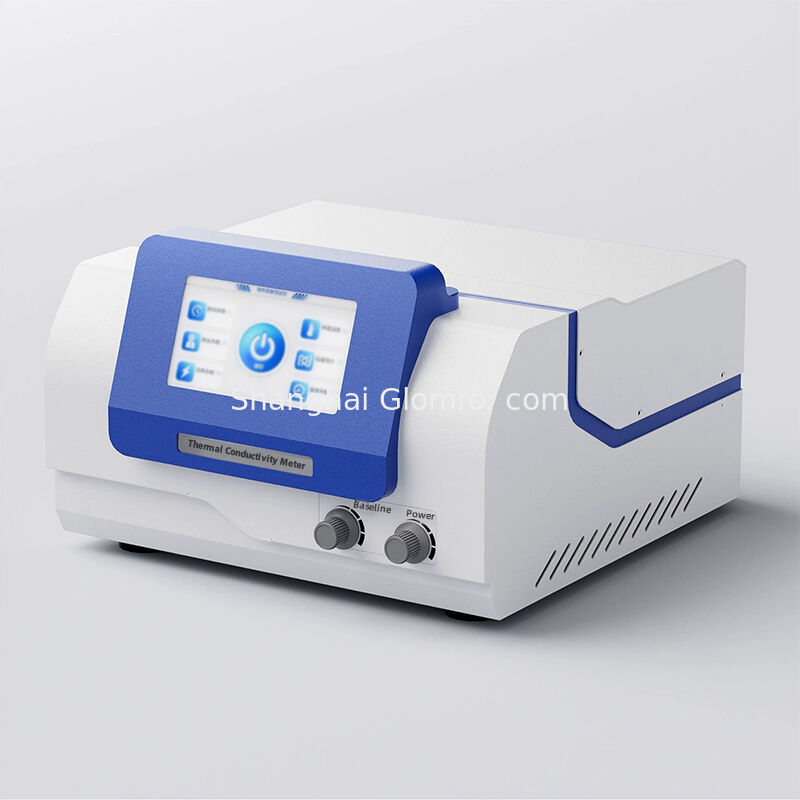

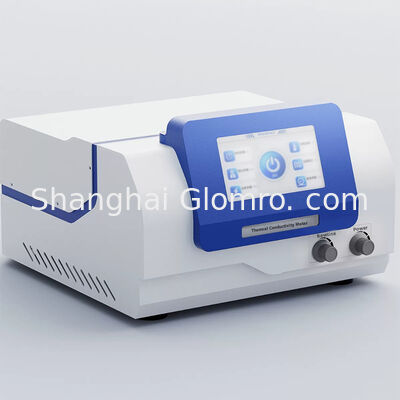

دستگاه اندازه‌گیری هدایت حرارتی روش منبع حرارتی صفحه‌ای گذرا

گذراPمسيرHبخورSمامايدTهیرمالCعدم کششماتری

مقدمه ابزار

BXT-DR-S یک تست کننده رسانایی حرارتی است که با استفاده از فناوری منبع حرارتی طریقی (TPS) توسعه یافته است، که می تواند برای آزمایش عملکرد رسانایی حرارتی انواع مختلف مواد استفاده شود.روش منبع گرمای مسطح گذرا آخرین نوع
روش برای مطالعه عملکرد رسانایی حرارتی، که تکنیک های اندازه گیری را به سطح کاملا جدید برد.توانایی اندازه گیری سریع و دقیق رسانایی حرارتی در هنگام مطالعه مواد باعث راحتی زیادی برای نظارت بر کیفیت شرکت می شود، تولید مواد، و تحقیقات آزمایشگاهی. ابزار آسان برای کار است، روش ساده و آسان برای درک است، و آن را به آسیب نمونه مورد آزمایش منجر نمی شود.

اصل کار

تکنولوژی منبع گرمای مسطح گذرا (TPS) یک روش جدید برای اندازه گیری رسانایی حرارتی است.اصل تعیین خواص حرارتی مواد بر اساس پاسخ دمای گذرا تولید شده توسط یک منبع حرارتی به شکل دیسک با گرمایش مرحله ای در یک محیط نامحدود استاستفاده از مواد مقاوم در برابر گرما برای ایجاد یک کاوشگر مسطح که به عنوان یک منبع گرما و یک سنسور درجه حرارت عمل می کند.ضریب مقاومت حرارتی یک آلیاژ به صورت خطی با دمای و مقاومت مرتبط است، به این معنی که با درک تغییر در مقاومت، از دست دادن گرما می تواند تعیین شود، بنابراین منعکس کننده رسانایی حرارتی دستگاه است.

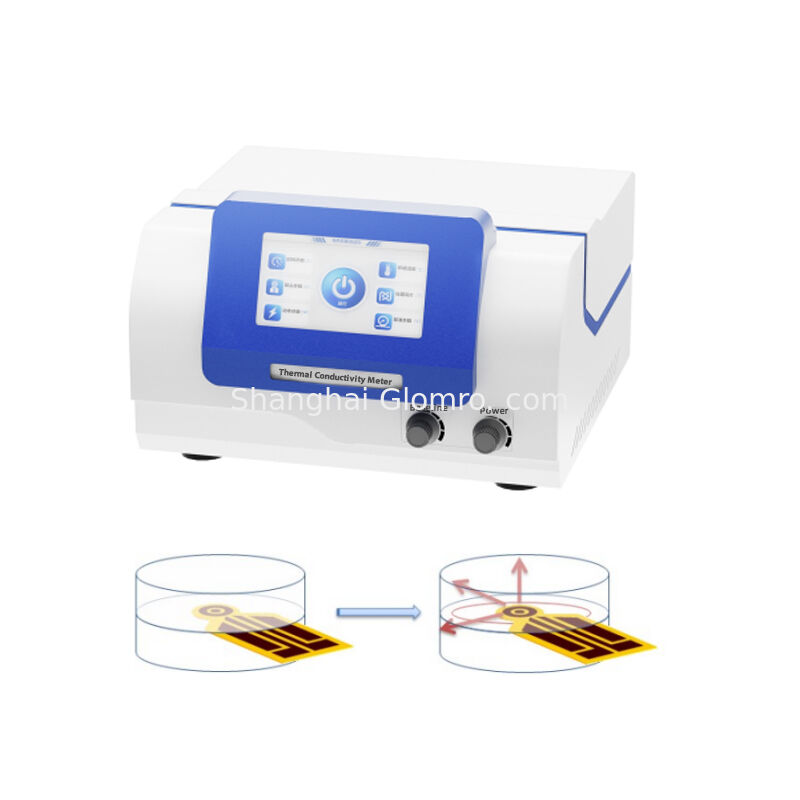

به اندازه کافی. سُند این روش یک فیلم نازک ساختاری دوگانه دوامدار است که با حک کردن آلیاژ رسانا شکل می گیرد.با یک لایه محافظ عایق دو لایه در لایه بیرونی و ضخامت بسیار نازکدر طول فرآیند آزمایش، این کاوشگر در وسط نمونه برای آزمایش قرار می گیرد.وقتی که جریان از درون سُند عبور می کند، افزایش درجه حرارت معینی تولید می شود و گرما تولید شده به طور همزمان به نمونه ها در هر دو طرف سنج پخش می شود.سرعت انتشار حرارتی به ویژگی های رسانایی حرارتی ماده بستگی داردبا ثبت دمای و زمان پاسخ سنجه، رسانایی حرارتی را می توان مستقیماً از یک مدل ریاضی بدست آورد.

شیء آزمایش

فلزات، سرامیک ها، آلیاژ ها، معدن ها، پلیمرها، کامپوزیت ها، کاغذ، پارچه ها، پلاستیک های فوم شده (مواد عایق گرما و صفحات سطح صاف) ، پشم معدنی، سیمان
کل، صفحه های کامپوزیتی شیشه ای تقویت شده CRC، صفحه های سیمان پلی استیرن، بتون ساندویچ، صفحه های کامپوزیتی پنل فولادی شیشه ای تقویت شده، صفحه های کاغذی عسل، کالوئیدها، مایعات، پودرها،مواد جامد دانه دار و پسته، و غیره، طیف گسترده ای از اشیاء آزمایش دارند.

ویژگی های اصلی

u استانداردهای مرجع برای ابزار کل ماشین: ISO 22007-2"

u دامنه آزمایش گسترده است، عملکرد آزمایش پایدار است و در میان ابزارهای مشابه در چین در سطح پیشرو قرار دارد.

u اندازه گیری مستقیم، با یک زمان آزمایش حدود 5-160 ثانیه که می تواند تنظیم شود، می تواند به سرعت و به دقت هدایت حرارتی را اندازه گیری کند و زمان زیادی را صرفه جویی کند.

u به عنوان روش ثابت تحت تاثیر مقاومت حرارتی تماس قرار نمی گیرد.

u هیچ آماده سازی خاصی برای نمونه مورد نیاز نیست و هیچ نیاز خاصی برای شکل نمونه وجود ندارد.بلوک های جامد فقط نیاز به یک سطح نمونه نسبتا صاف و یک طول و عرض است که حداقل دو برابر قطر سنج;

u انجام آزمایش غیر مخرب بر روی نمونه ها به این معنی است که آنها می توانند مجدداً استفاده شوند.

u این کاوشگر برای طراحی یک ساختار هلیکس دوگانه را در ترکیب با یک مدل ریاضی اختصاصی اتخاذ می کند و از الگوریتم های اصلی برای تجزیه و تحلیل و محاسبه داده های جمع آوری شده در کاوشگر استفاده می کند.

u طراحی ساختار جدول نمونه هوشمندانه، آسان برای کار، مناسب برای قرار دادن نمونه های ضخامت مختلف، و ساده و زیبا در همان زمان است.

u اطلاعات بر روی کاوشگر از تراشه داده وارد شده استفاده می کند
s که دارای وضوح بالا هستند و می توانند نتایج آزمایش را دقیق تر و قابل اطمینان تر کنند.

u سیستم کنترل میزبان از میکرو پروسسورهای ARM استفاده می کند که سرعت پردازش سریعتر از میکرو پروسسورهای سنتی دارند و توانایی تجزیه و تحلیل و پردازش سیستم را بهبود می بخشند.و در نتیجه نتایج محاسبه دقیق تر;

u این ابزار می تواند برای تعیین خواص حرارتی مانند جامد های بلوکی، جامد های خمیر، جامد های دانه دار، کالوئیدها، مایعات، پودرها، پوشش ها، فیلم ها، مواد عایق و غیره استفاده شود.

u رابط هوشمند انسان-ماشین، صفحه نمایش LCD رنگی، کنترل صفحه لمسی، کار آسان و ساده؛

u قابلیت پردازش داده های قدرتمند. یک سیستم ارتباطی اطلاعات و پردازش گزارش های بسیار خودکار.

پارامتر فنی

در مقایسه با روش های دیگر، سریعتر است
، ساده تر و بیشتر cجامع
