میکروسکوپ الکترونیکی صنعتی
مرور کلی محصول:
میکروسکوپ الکترونیکی صنعتی با وضوح بالا یک دستگاه بازرسی بصری چند منظوره است که برای کاربردهای تست دقیق توسعه یافته است. در مقایسه با میکروسکوپ های معمولی، دارای قابلیت های صنعتی مانند تصویربرداری واضح، پایداری قوی، مقاومت در برابر تداخل محیطی و اندازه گیری دقیق است. این ابزار که عمدتاً برای مشاهده ریزساختارهای قطعات کار، تشخیص عیوب سطحی و تأیید ابعاد جزئی استفاده می شود، عملکرد ساده و سازگاری گسترده ای را ارائه می دهد و آن را به یک ابزار دقیق پرکاربرد در کنترل کیفیت صنعتی، اعتبارسنجی فرآیند و تجزیه و تحلیل نمونه تبدیل می کند. این می تواند جایگزین ابزارهای بازرسی سنتی شود و به طور گسترده در سناریوهایی مانند تعمیر PCB، تست قطعات الکترونیکی، بازرسی کیفیت سخت افزار و پلاستیک و تأیید قطعات دقیق استفاده می شود.
مزایای اصلی:
1. قابلیت های اندازه گیری چند منظوره
مجهز به یک سیستم اندازه گیری حرفه ای، از محاسبات ابعاد مختلف از جمله خطوط مستقیم، قوس ها، مستطیل ها، زوایا و مساحت ها پشتیبانی می کند. خطوط راهنمای موقعیت یابی تصویر داخلی امکان سفارشی سازی جهت، موقعیت، ضخامت و رنگ صلیب را فراهم می کند. از گرفتن عکس، ضبط ویدئو و ذخیره/صادرات داده پشتیبانی می کند و امکان حفظ تصاویر اندازه گیری اصلی و داده های بازرسی را فراهم می کند.
2. گزینه های خروجی سیگنال متنوع
اتصال مستقیم HDMI به نمایشگرها امکان مشاهده در زمان واقعی را فراهم می کند؛ اتصال USB به کامپیوترها امکان اندازه گیری مبتنی بر نرم افزار را فراهم می کند. مدل های متعدد موجود، با رزولوشن های 4.8MP و 5.0MP با سنسورهای با وضوح بالا سونی CMOS. برخی از مدل ها دارای تراشه های فوکوس خودکار هستند که نیاز به کالیبراسیون مجدد را از بین می برد.
3. انتخاب مدل انعطاف پذیر
هشت گزینه پیکربندی موجود است که بین فوکوس دستی و خودکار و مشخصات فوق العاده با وضوح بالا 2K/4K تمایز قائل می شوند و نیازهای بودجه و کاربرد متنوعی مانند بازرسی بصری پایه، اندازه گیری دقیق با کمک کامپیوتر و کنترل کیفیت در مقیاس بزرگ را برآورده می کنند.
4. سخت افزار با طراحی متفکرانه
سنسور تصویر با حساسیت بالا کیفیت تصویر واضح و با نویز کم را ارائه می دهد. تنظیمات نوردهی، کنتراست، اشباع و وضوح قابل تنظیم. از ذخیره سازی محلی از طریق کارت SD و عملیات کنترل از راه دور برای تنظیم راحت پشتیبانی می کند. ساختار سه پایه محکم، مشاهده طولانی مدت پایدار و بدون لرزش را تضمین می کند.
کاربرد صحنه:
1. ایستگاه کاری تعمیرات الکترونیک
بازرسی و تعمیر بردهای مدار چاپی، بررسی اتصالات لحیم کاری و پدها، شناسایی عیوب سطحی در تراشه ها و قطعات، عیب یابی خرابی های برد مدار و تشخیص سریع مشکلات مانند لحیم سرد، اتصال کوتاه و خراش.
2. خط بازرسی کیفیت کارخانه
بازرسی ورودی قطعات فلزی، پلاستیک ها و قطعات دقیق؛ تست محصول نهایی قبل از ارسال؛ مشاهده پلیسه ها، ترک ها، خراش ها، فلاش و سایش؛ اندازه گیری ابعاد از جمله زوایا، طول ها و مساحت ها؛ پشتیبانی از گرفتن عکس و فیلم برای مستندسازی شواهد بازرسی.
3. کارگاه پردازش قالب
مشاهده دقیق لبه های برش قالب و سایش حفره؛ بازرسی جزئیات قطعات کار مانند رزوه ها، شکاف ها و پخ ها؛ تأیید نتایج ماشین کاری.
4. آزمایشگاه تحقیق و توسعه
تجزیه و تحلیل بصری و مقایسه نمونه ها؛ عکاسی و فیلمبرداری در طول آزمایشات برای بایگانی؛ توسعه محصول و تست مقایسه ای.
5. ارزیابی جواهرات و عتیقه جات
بررسی بافت ها و وجوه سنگ های قیمتی؛ مشاهده دقیق سکه های باستانی و آثار هنری؛ شناسایی عیوب سطحی ظریف.
6. کاربردهای آموزشی و پژوهشی
نمایش های آزمایشی و مشاهده اجسام میکروسکوپی برای آموزش؛ خروجی تصویر را می توان روی صفحه نمایش داد.
7. سایر کاربردهای تخصصی
بازرسی بصری ترمینال های دسته سیم، قطعات لاستیکی و قطعات کوچک دستگاه های پزشکی؛ تشریح و مشاهده نمونه های کوچک؛ تست و بایگانی بخش کنترل کیفیت.
پارامترهای محصول:
| میکروسکوپ الکترونیکی صنعتی سری 2KAF |
| مدل |
GLO-2KAF |
GLO-2KAF-12 |
GLO-2KAF-22 |
| پیکسل/رزولوشن |
2K |
| رابط |
HDMI+USB |
| دقت |
0.001 میلی متر |
| بزرگنمایی شیئی |
0.7 تا 4.5 X |
| بزرگنمایی نوری/الکترونیکی |
20-200 برابر |
| شرح ویژگی |
می توان آن را مستقیماً به نمایشگر، وضوح بالا، اندازه گیری، عکس، ویدئو، USB یا کامپیوتر متصل کرد |

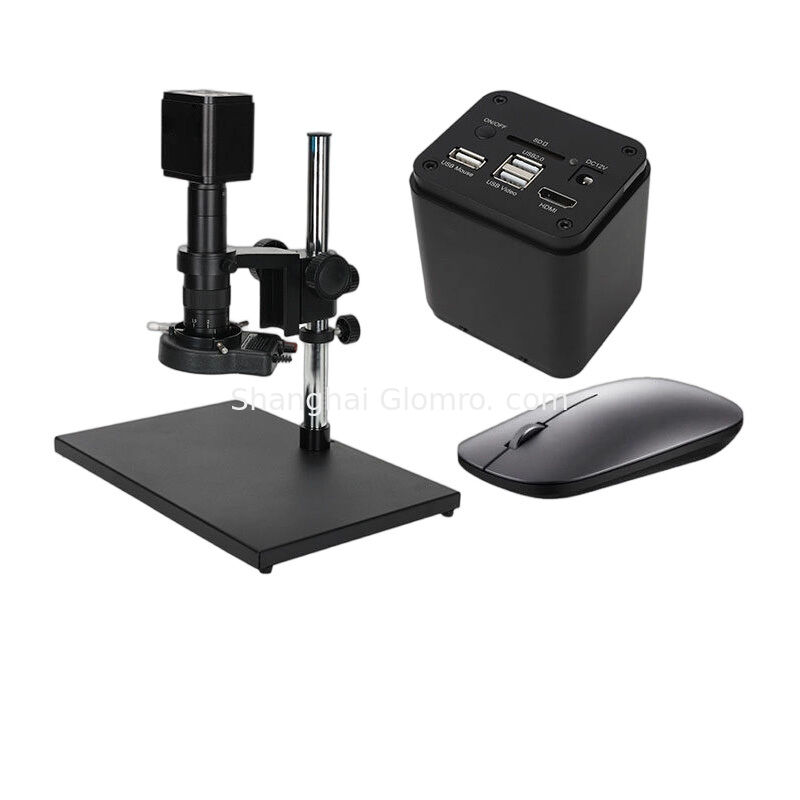

| لیست بسته بندی |
* پایه کار آلیاژ آلومینیوم
* روشنایی نور پرکننده قابل تنظیم
* کابل برق و کابل داده گنجانده شده است
* نرم افزار مخصوص اندازه گیری
* خط کش کالیبراسیون اندازه گیری
* درایو USB پرسرعت 32 گیگابایتی
* ماوس اندازه گیری |
| پیکربندی نمایشگر |
بدون نمایشگر |

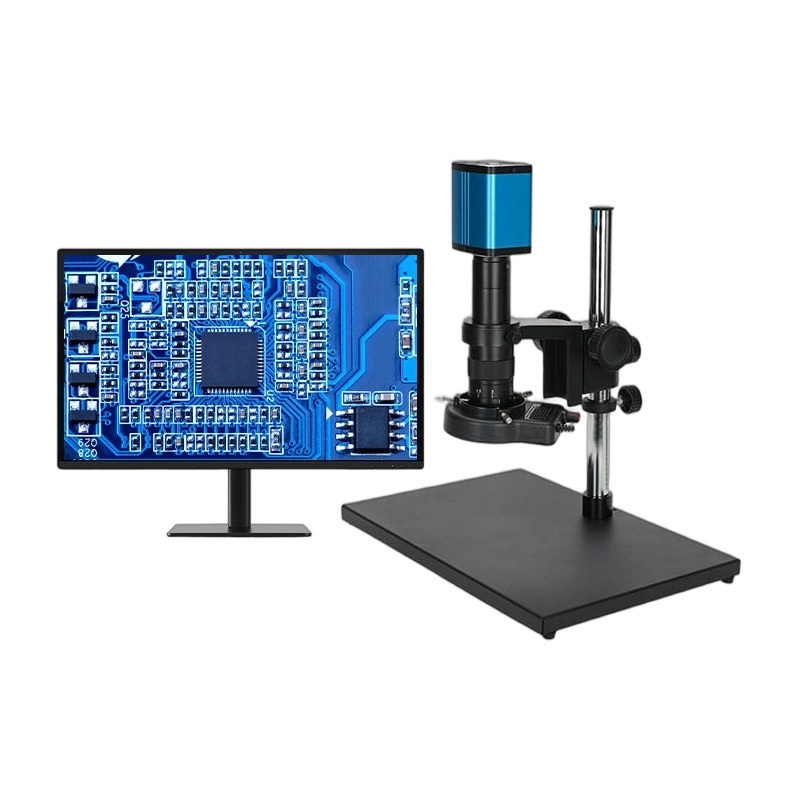

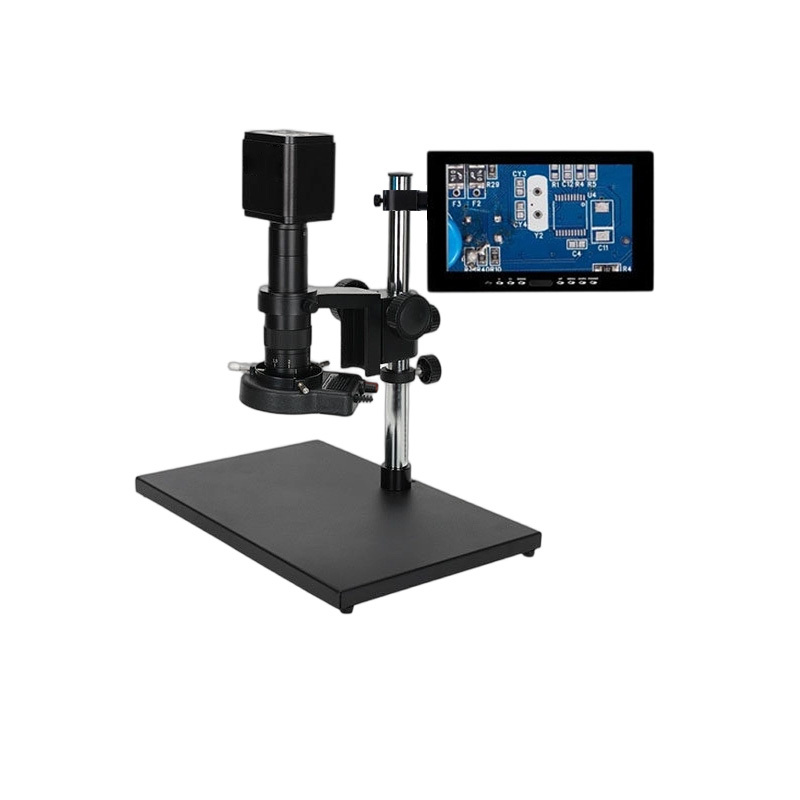

مانیتور 12 اینچی |

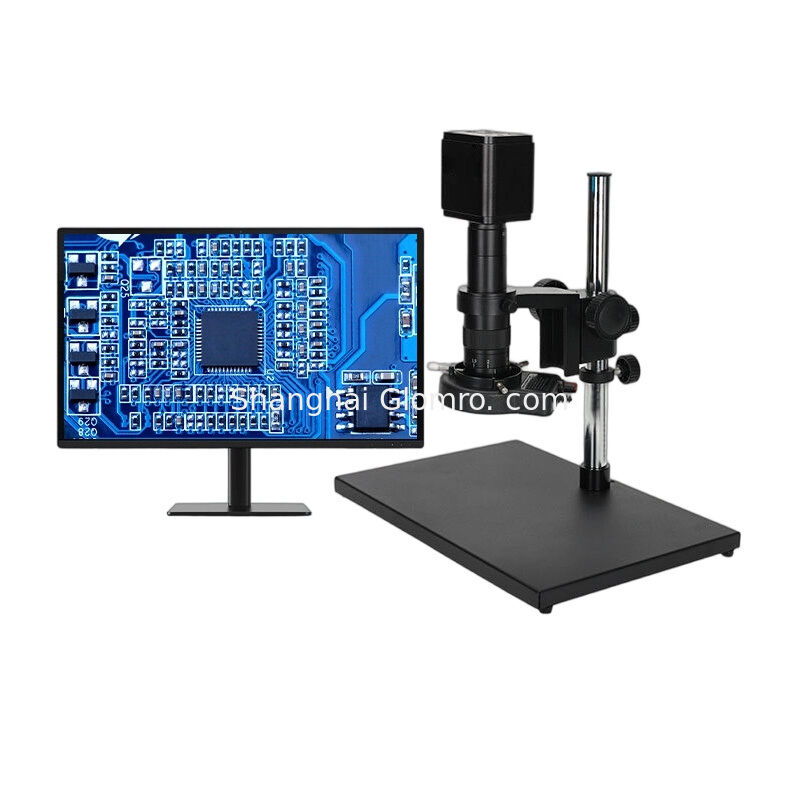

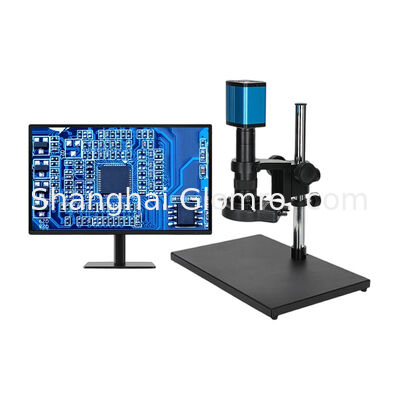

نمایشگر 22 اینچی |
| پارامترهای دوربین |
| پردازنده سخت افزار |
با سنسور CMOS رنگی 1/2.8 سونی با حساسیت بالا. سنسور با حساسیت بالا و نویز کم |
| اندازه پیکسل |
3.75 میکرومتر x 3.75 میکرومتر |
| اندازه سطح هدف |
1/2.8 |
| حالت فوکوس |
فوکوس خودکار + فوکوس دستی |
| عکس ها، فیلم ها |
پشتیبانی (پشتیبانی از ذخیره سازی عناصر اندازه گیری) |
| تعادل رنگ سفید |
خودکار، دستی |
| کنترل نوردهی |
نوردهی دستی، نوردهی خودکار |
| کنترل تصویر |
کنتراست، اشباع، وضوح (قابل تنظیم) |
| زمان نوردهی |
0.06 میلی ثانیه - 918 میلی ثانیه |
| خطوط شبکه |
خطوط مقیاس متقاطع، خطوط افقی، خطوط عمودی (رنگ، ضخامت سفارشی) |
| تنظیمات آینه |
افقی/عمودی |
| ابزارهای اندازه گیری |
مختصات نقطه، زوایا، خطوط دلخواه، فاصله نقطه، خطوط عمودی، خطوط موازی، خطوط افقی، خطوط عمودی، مستطیل ها، مرکز + شعاع، دایره های سه نقطه ای، بیضی ها، حلقه ها، دایره های دوگانه، قوس ها، چند ضلعی ها، منحنی های دلخواه، فلش ها |
| حالت خروجی |
خروجی دوگانه HDMI+USB |
| روش ذخیره سازی |
ذخیره سازی در فلش مموری USB |
| نحوه کار |
عملیات ماوس |
| میکروسکوپ الکترونیکی صنعتی سری 4KAF |
| مدل |
GLO-4KAF |
GLO-4KAF-12 |
GLO-4KAF-22 |
| پیکسل/رزولوشن |
4K |
| رابط |
HDMI+USB |
| دقت |
0.001 میلی متر |
| بزرگنمایی شیئی |
0.7 تا 4.5 X |
| بزرگنمایی نوری/الکترونیکی |
20-200 برابر |
| شرح ویژگی |
می توان آن را مستقیماً به نمایشگر، وضوح بالا، اندازه گیری، عکس، ویدئو، USB یا کامپیوتر متصل کرد |
| لیست بسته بندی |
* پایه کار آلیاژ آلومینیوم
* روشنایی نور پرکننده قابل تنظیم
* کابل برق و کابل داده گنجانده شده است
* نرم افزار مخصوص اندازه گیری
* خط کش کالیبراسیون اندازه گیری
* درایو USB پرسرعت 32 گیگابایتی
* ماوس اندازه گیری |
| پیکربندی نمایشگر |
بدون نمایشگر |
مانیتور 12 اینچی |
نمایشگر 22 اینچی |
| پارامترهای دوربین |
| پردازنده سخت افزار |
با سنسور CMOS رنگی 1/1.8 سونی با حساسیت بالا. سنسور با حساسیت بالا و نویز کم |
| اندازه پیکسل |
2.0 میکرومتر x 2.0 میکرومتر |
| اندازه سطح هدف |
1/1.8 |
| حالت فوکوس |
فوکوس خودکار + فوکوس دستی |
| عکس ها، فیلم ها |
پشتیبانی (پشتیبانی از ذخیره سازی عناصر اندازه گیری) |
| تعادل رنگ سفید |
خودکار، دستی |
| کنترل نوردهی |
نوردهی دستی، نوردهی خودکار |
| کنترل تصویر |
کنتراست، اشباع، وضوح (قابل تنظیم) |
| زمان نوردهی |
0.06 میلی ثانیه - 918 میلی ثانیه |
| خطوط شبکه |
خطوط مقیاس متقاطع، خطوط افقی، خطوط عمودی (رنگ، ضخامت سفارشی) |
| تنظیمات آینه |
افقی/عمودی |
| ابزارهای اندازه گیری |
مختصات نقطه، زوایا، خطوط دلخواه، فاصله نقطه، خطوط عمودی، خطوط موازی، خطوط افقی، خطوط عمودی، مستطیل ها، مرکز + شعاع، دایره های سه نقطه ای، بیضی ها، حلقه ها، دایره های دوگانه، قوس ها، چند ضلعی ها، منحنی های دلخواه، فلش ها |
| حالت خروجی |
خروجی دوگانه HDMI+USB |
| روش ذخیره سازی |
ذخیره سازی در کارت SD یا فلش مموری USB |
| نحوه کار |
عملیات ماوس |
