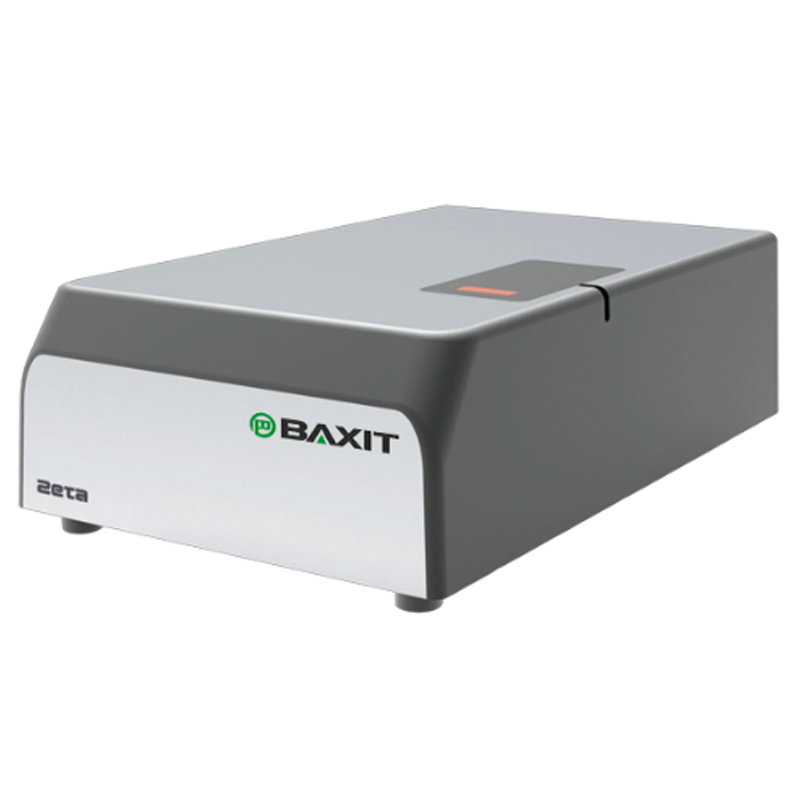

اندازه نانو و تحلیلگر پتانسیل زتا
مقدمه ابزار
اندازه نانوذرات و تحلیلگر پتانسیل زتا آخرین ابزار تجزیه و تحلیل یکپارچه ما است که ترکیب اندازه نانوذرات و آزمایش پتانسیل زتا است. It uses the dynamic light scattering (DLS) principle by measuring the fluctuation signal of scattered light intensity generated by Brownian motion of particles in the sample and obtaining the autocorrelation function through the digital correlator to analyze the diffusion coefficient of particlesاندازه و توزیع ذرات بر اساس معادله استوکس-اینشتین محاسبه می شود. The electrophoretic mobility of the particles was determined by testing the frequency shift of the light scattered by the particles under an applied electric field using the electrophoretic light scattering (ELS) technique، و پتانسیل زتا و توزیع ذرات بر اساس معادله هنری محاسبه شد؛از روش پراکندگی نور استاتیک (SLS) برای اندازه گیری متوسط شدت نور پراکنده در غلظت های مختلف ماده استاندارد و نمونه استفاده شد.، نسبت Rayleigh را در هر غلظت محاسبه کنید و منحنی Debye را برای به دست آوردن وزن مولکولی و ضریب ویلی دوم پروتئین ها و پلیمرها نقشه برداری کنید.
نمودار طرحی از اندازه نانوذرات و آزمایش بالقوه
ویژگی های اصلی
1مسیر نوری تمام فیبر برای حساسیت بالا
مسیر نوری آزمایش ساخته شده با یک لیزر نیمه هادی با فیبر کم سر و صدا با عملکرد بالا و یک سیستم دریافت نور پراکنده تمام فیبر پویا با استفاده از تعداد کم تاریکی،لوله فوتومولپلیکر (PMT) HAMAMASTU با حساسیت بالا به عنوان فتودتکتور، به کل سیستم آزمایش حساسیت بسیار بالا و نسبت سیگنال به سر و صدا می دهد و پایه ای برای دقت آزمایش و وضوح بالا می گذارد
2,بررسی کالیبراسیون کامل، دقت آزمایش را تضمین می کند.
تأیید کالیبراسیون در کل محدوده با استفاده از چندین ماده مرجع ملی اندازه ذرات انجام می شود.با خطاهای دقت آزمایش کمتر از 1٪ (بالاتر از الزامات استاندارد ملی GB/T29022-2021/ISO22412):2017).
3 کنترل دمای ثابت با دقت بالا ثبات آزمایش را تضمین می کند
لیزر نیمه هادی با تکنولوژی دمای ثابت خودکار، خروجی لیزر پایدار و قابل اعتماد را تضمین می کند.سیستم کنترل دمای ثابت با دقت بالا، نمونه مورد آزمایش را در سلول نمونه در دمای ثابت در طول فرآیند آزمایش نگه می دارد.از انحرافات آزمایش ناشی از تغییرات در لزگی متوسط و سرعت حرکت ذرات بروان ناشی از تغییرات دمایی جلوگیری می شود، بنابراین اطمینان از قابلیت اطمینان و ثبات نتایج آزمایش.
|
تعداد آزمایشات
|
مقدار آزمون اندازه ذرات متوسط
|
|
نه، نه1
|
15.89 nm
|
|
نه، نه2
|
16.08 nm
|
|
نه، نه3
|
16.01 نانومتر
|
|
نه، نه4
|
16.14 نانومتر
|
|
نه، نه5
|
16.19 nm
|
|
نه، نه6
|
16.11 نانومتر
|
|
متوسط
|
16.07 نانومتر
|
|
انحراف استاندارد
|
0.11 نانومتر
|
|
خطای تکرار
|
0.66%
|
۴- همبستگی دیجیتال با سرعت بالا برای وضوح بالا
همبند دیجیتال با سرعت بالا که خود توسعه داده ایم، به عنوان جزء اصلی برای پردازش سیگنال،شدت نور پراکنده پویا را در سرعت بالا در زمان واقعی جمع آوری می کند و عملیات اتوکورلاسیون را انجام می دهد. این توانایی شناسایی رزولوشن سیگنال 6ns، سرعت پردازش داده 100 مگابیت و یک محدوده دینامیکی خطی بالاتر از 1011،تضمین یکپارچگی منحنی اتوکورلاسیون ذرات با اندازه های مختلف در کل محدوده.
5روش تجزیه و تحلیل مناسب کوسینوس امکان آزمایش سریع را فراهم می کند.
حرکت ذرات، که توسط یک میدان الکتریکی اعمال می شود، شامل حرکت الکتروفورتیک جهت دار و حرکت نامنظم براون است. بنابراین،تابع اتوکورلاسیون به دست آمده از طریق تشخیص شدت نور پراکنده، همپوشانی سیگنال های انتشار ذرات و حرکت الکتروفورتیک است.روش تجزیه و تحلیل مناسب کوسینوس می تواند به طور موثر سیگنال تغییر فرکانس دپلر ناشی از حرکت الکتروفرتیک در تابع اتوکورلایی را در زمان کوتاه بدست آورد.از بین بردن تاثیر حرکت براون. برای دستیابی به آزمایش پتانسیل زتا سریع در حالی که کاهش قطبی شدن الکترود و افزایش عمر سلول نمونه پتانسیل زتا.
حوزه کاربرد:
آن را به طور گسترده ای برای آزمایش اندازه ذرات، پتانسیل Zeta و وزن مولکولی نمونه هایی مانند نانومولسیون های آلی یا غیرآلی، پودرها، پلیمرها، میکسل ها، آنتی بادی های ویروسی و غیره استفاده می شود.در زمینه های مختلف از جمله مواد جدید، مواد شیمیایی ظریف، مهندسی زیستی، رنگ ها و پوشش ها، مواد غذایی و پزشکی، هوافضا، علوم و فناوری دفاعی و غیره. این پایگاه داده برای مطالعه و بهبود عملکرد مواد فراهم می کند.کنترل هزینه های تولید، و ارزیابی ثبات سیستم های پراکندگی و تمایل به تجمع ذرات.
مزیت محصول
² همبستگی نرخ بالا و حساسیت بالا
² لوله فتو مپلپلیکاتور حساسیت بالا Hamamatsu از ژاپن
² ساختار گردش جریان هوایی دوگانه
² منبع برق مستقیم کامل
² لیزر ثابت درجه حرارت و قدرت ژاپنی Opnex
پارامترهای فنی و پیکربندی دقیق تحلیلگر اندازه نانوذرات فتوکرل BXT-N9-D
| مدل |
BXT-N9-D
|
| اصول آزمایش |
پراکندگی نور پویا (DLS) ، پراکندگی نور الکتروفورتیک (ELS) ، پراکندگی نور استاتیک (SLS) ، طیف سنجی همبستگی فوتون (PCS)
|
| اجرای استانداردها |
GB/T 29022-2021/ISO 22412:20171996
GB/T 32671.2-2019/ISO 13309-2:2012
|
| پارامترهای آزمایش |
اندازه ذرات، پتانسیل زتا، وزن مولکولی، ضریب ویلی دوم
|
| اندازه ذرات |
زاویه پراکندگی |
90° |
| محدوده آزمایش |
0.5nm-10,000nm |
| خطای دقت |
±1% (مواد مرجع قابل ردیابی NIS) |
| خطای تکرار |
±1% (مواد مرجع قابل ردیابی NIS) |
| محدوده غلظت |
0.1mg/ml-40%w/v* |
| تست گرایش |
روند دمای، روند زمان |
| سلول نمونه (اختیاری) |
کوفت های پلی استیرن 4 میلی لیتر، کوفت های شیشه ای کوارتز 4 میلی لیتر، میکروکوفت های 40μl |
| پتانسیل زتا |
زاویه پراکندگی |
12° |
| محدوده پتانسیل زتا |
هیچ محدودیتی وجود ندارد |
| محدوده تحرک الکتروفورتیک |
>+20μm·cm/V·s / <-20μm·cm/V·s |
| محدوده رسانایی |
0-270 mS/cm* |
| طیف وسیعی از اندازه های ذرات مناسب برای آزمایش |
1nm - 120μm * |
| الکترود |
الکترود موی در شکل U |
| وزن مولکولی |
محدوده اندازه گیری |
۳۴۰ دا - ۲×۱۰7آره* |
پارامترهای سیستم
|
منبع نور |
لیزر حالت جامد با عملکرد بالا، λ = 532nm، P = 30mW |
| نور محدوده گره ها را برجسته می کند |
0-100% تنظیم خودکار |
| دتکتور |
لوله فتو متضاعف کننده (PMT) |
| همبستگی |
512 کانال فیزیکی، زمان نمونه گیری 0.1us - 1ms به طور پویا تنظیم |
| محدوده کنترل دما |
5°C تا 90°C°C |
| دقت کنترل دمای |
به علاوه یا معکوس 0.1 درجه سانتیگراد |
| منبع برق کار |
AC 100V-240V @ 50Hz-60Hz، DC 12V/10A |
| الزامات زیست محیطی |
5-45°C، رطوبت نسبی 10٪ - 85٪ (بدون تهویه) |
| ابعاد ظاهر |
۶۵۰ میلی متر × ۴۱۰ میلی متر × ۲۰۰ میلی متر |
| وزن کلی |
20 کيلوگرم |
| توجه: * مربوط به نمونه و گزینه |
