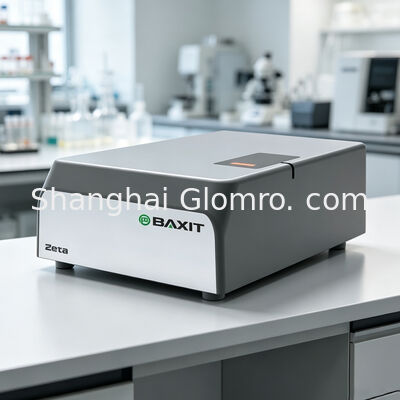

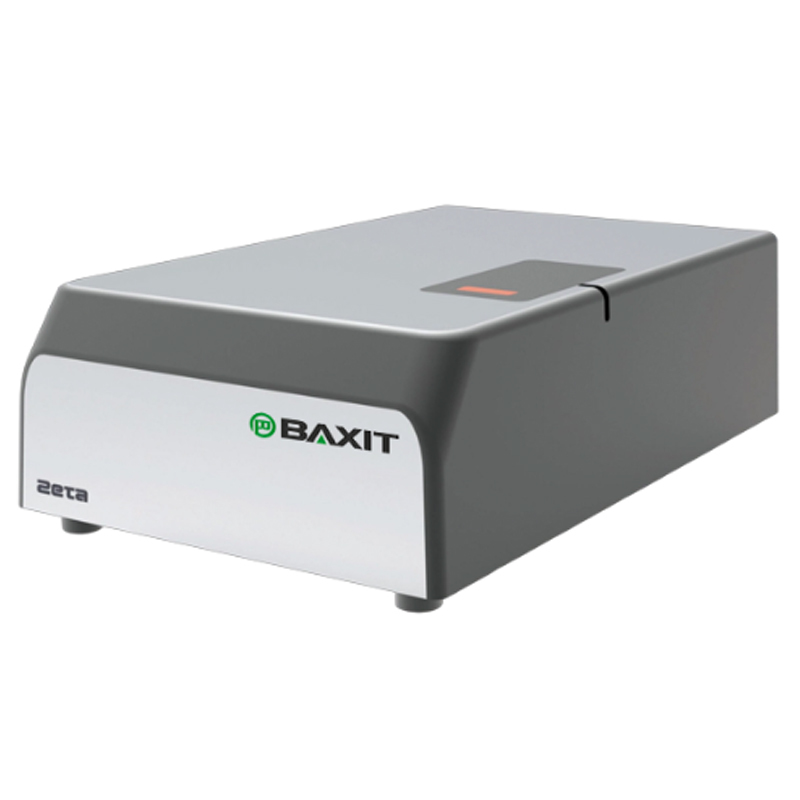

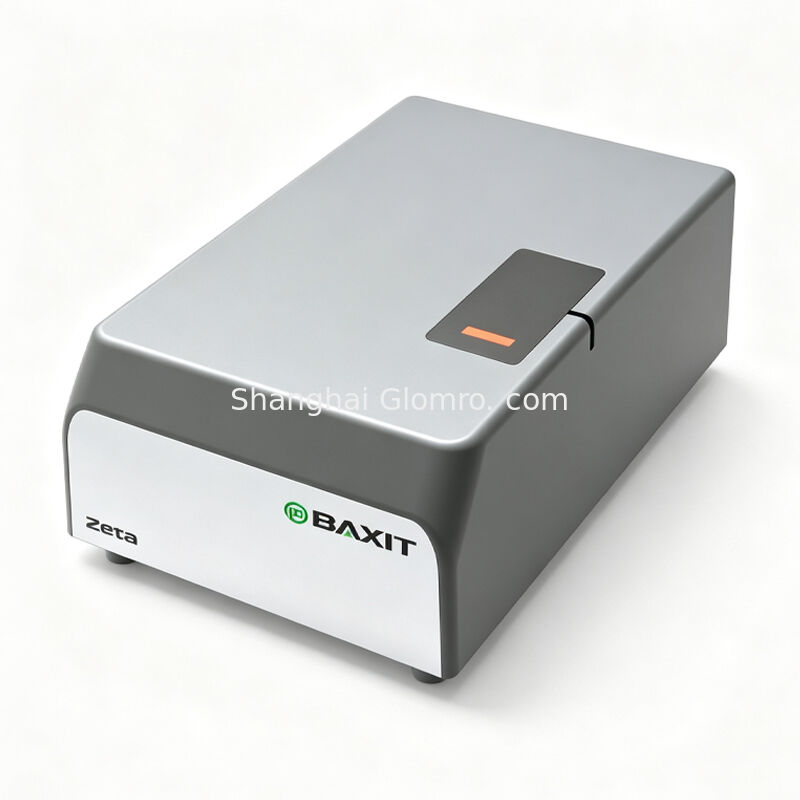

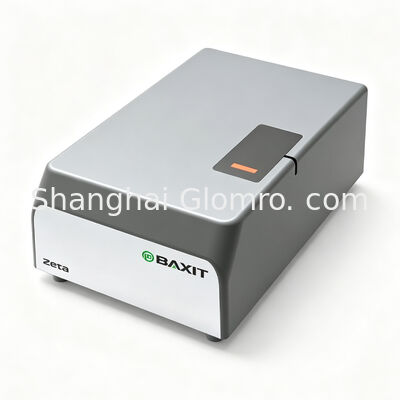

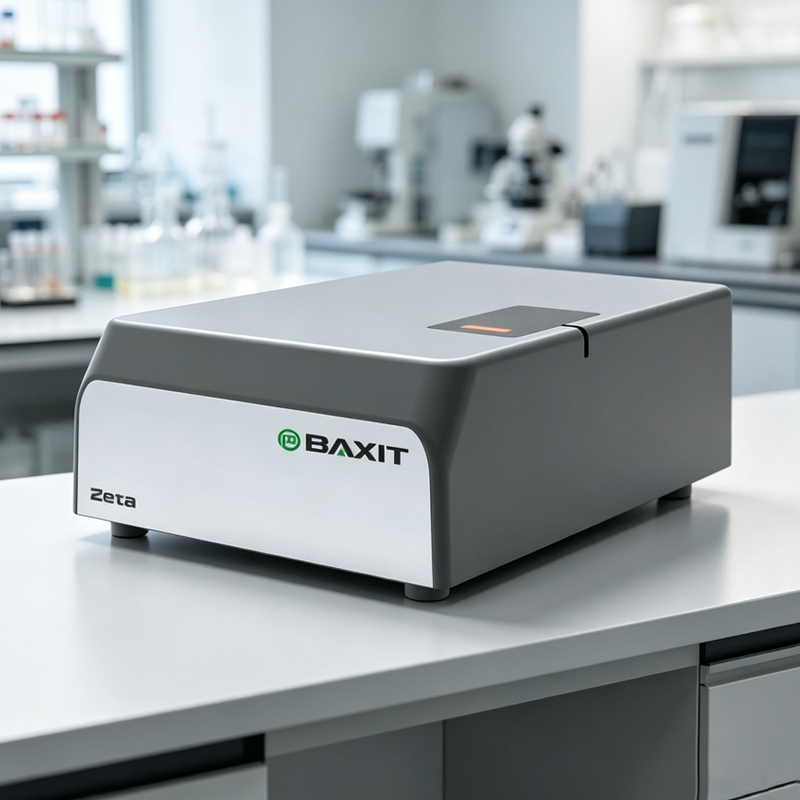

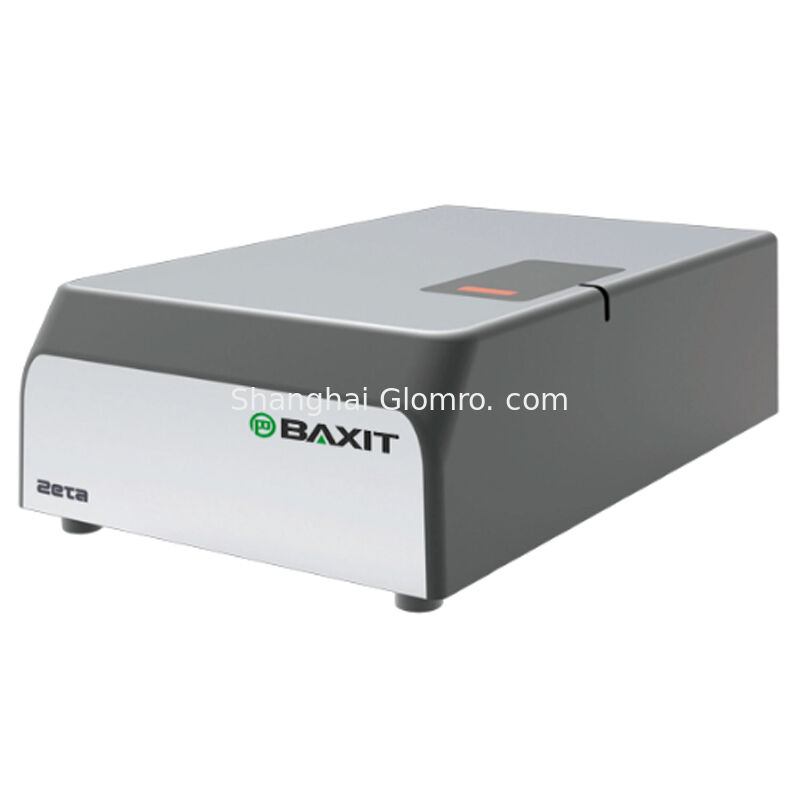

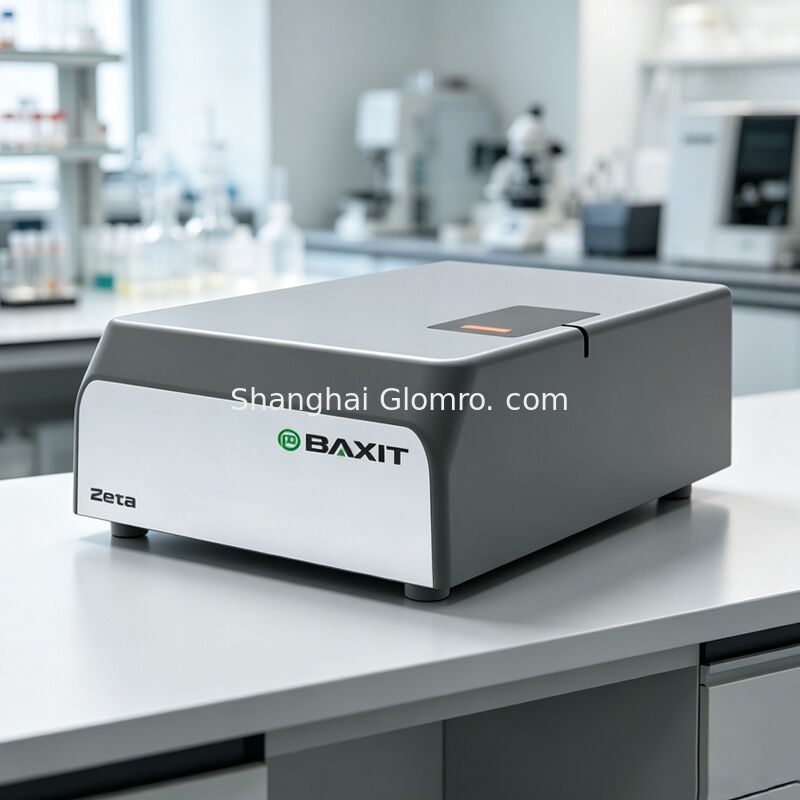

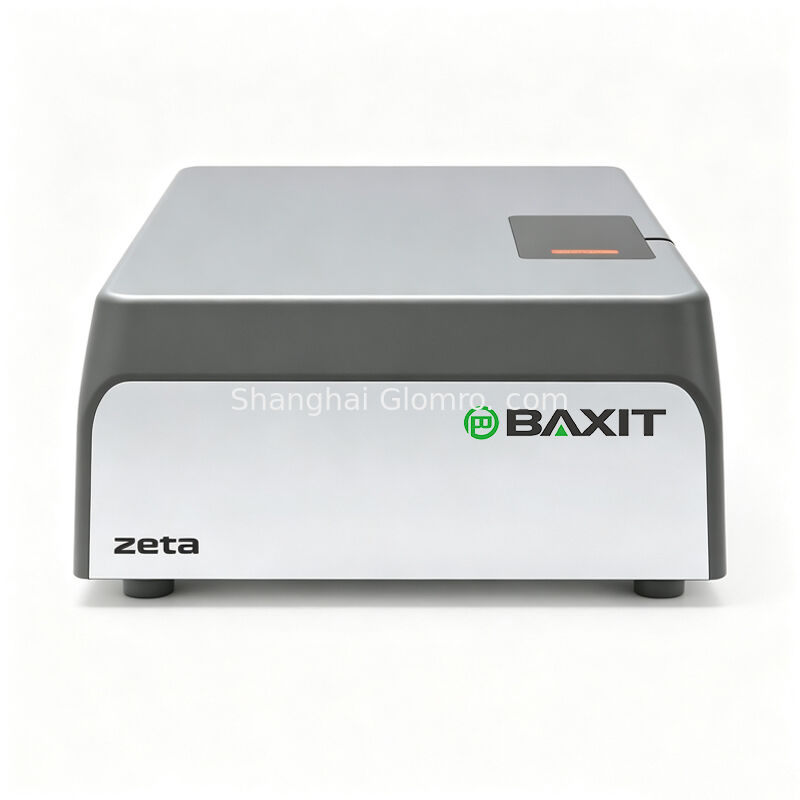

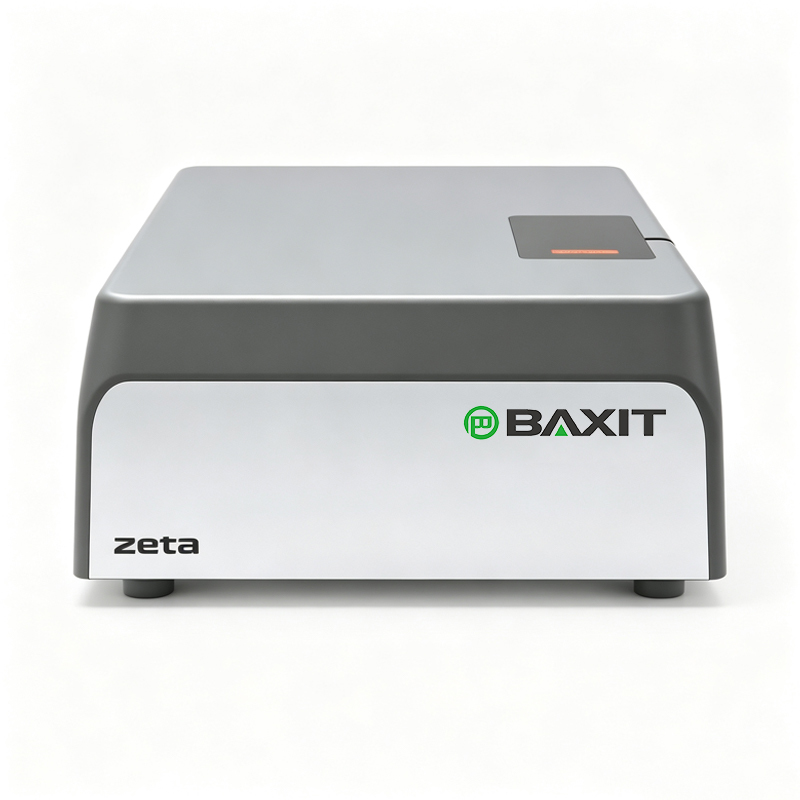

آنالایزر اندازه نانوذرات و پتانسیل زتا
معرفی دستگاه
آنالایزر اندازه نانوذرات و پتانسیل زتا، جدیدترین دستگاه تحلیل یکپارچه ما است که تست اندازه نانوذرات و تست پتانسیل زتا را ترکیب میکند. این دستگاه با استفاده از اصل پراکندگی نور دینامیکی (DLS)، با اندازهگیری سیگنال نوسان شدت نور پراکنده شده که توسط حرکت براونی ذرات در نمونه ایجاد میشود و با به دست آوردن تابع خودهمبستگی از طریق همبستهکننده دیجیتال، ضریب انتشار ذرات را تحلیل میکند. اندازه و توزیع ذرات بر اساس معادله استوکس-اینشتین محاسبه میشوند؛ تحرک الکتروفورتیک ذرات با تست تغییر فرکانس نور پراکنده شده توسط ذرات تحت میدان الکتریکی اعمال شده با استفاده از تکنیک پراکندگی نور الکتروفورتیک (ELS) تعیین میشود و پتانسیل زتا و توزیع ذرات بر اساس معادله هنری محاسبه میشوند؛ تکنیک پراکندگی نور استاتیک (SLS) برای اندازهگیری میانگین شدت نور پراکنده شده در غلظتهای مختلف ماده استاندارد و نمونه استفاده میشود، نسبت ریلِی در هر غلظت محاسبه شده و منحنی دبی رسم میشود تا وزن مولکولی و ضریب دوم ویلی پروتئینها و پلیمرها به دست آید.
نمودار شماتیک تست اندازه نانوذرات و پتانسیل
ویژگیهای اصلی
1. مسیر نوری تست تمام فیبر برای حساسیت بالا
مسیر نوری تست ساخته شده با لیزر نیمههادی با کارایی بالا و نویز کم که با فیبر کوپل شده است و سیستم دریافت نور پراکنده دینامیکی تمام فیبر، با استفاده از فتودیود با شمارش تاریک کم و حساسیت بالا (PMT) هاماماتسو به عنوان آشکارساز فوتون، حساسیت و نسبت سیگنال به نویز بسیار بالایی را به کل سیستم تست میدهد و پایهای برای دقت تست و وضوح بالا فراهم میکند.
2،تأیید کالیبراسیون در کل محدوده، دقت تست را تضمین میکند
تأیید کالیبراسیون در کل محدوده با استفاده از چندین ماده مرجع اندازه ذرات ملی انجام میشود، با خطاهای دقت تست کمتر از 1% (بالاتر از الزامات استاندارد ملی GB/T29022-2011/ISO22412:2017).
3 کنترل دمای ثابت با دقت بالا، پایداری تست را تضمین میکند
لیزر نیمههادی با فناوری دمای ثابت خودکار، خروجی پایدار و قابل اعتماد لیزر را تضمین میکند. سیستم کنترل دمای ثابت با دقت بالا، نمونه در حال آزمایش را در سلول نمونه در طول فرآیند تست در دمای ثابت نگه میدارد و از انحرافات تست ناشی از تغییرات ویسکوزیته محیط و سرعت حرکت براونی ذرات به دلیل تغییرات دما جلوگیری میکند، بنابراین قابلیت اطمینان و پایداری نتایج تست را تضمین میکند.
|
تعداد تستها
|
مقدار تست میانگین اندازه ذرات
|
|
شماره 1
|
15.89 نانومتر
|
|
شماره 2
|
16.08 نانومتر
|
|
شماره 3
|
16.01 نانومتر
|
|
شماره 4
|
16.14 نانومتر
|
|
شماره 5
|
16.19 نانومتر
|
|
شماره 6
|
16.11 نانومتر
|
|
میانگین
|
16.07 نانومتر
|
|
انحراف معیار
|
0.11 نانومتر
|
|
روندهای دما، روندهای زمان
|
0.66%
|
4 همبستهکننده دیجیتال پرسرعت برای وضوح بالا
همبستهکننده دیجیتال پرسرعت خود توسعه یافته، به عنوان جزء اصلی پردازش سیگنال، شدت نور پراکنده دینامیکی را با سرعت بالا در زمان واقعی جمعآوری کرده و عملیات خودهمبستگی را انجام میدهد. این دستگاه قابلیت تشخیص وضوح سیگنال 6 نانوثانیه، سرعت پردازش داده 100 مگابیت و دامنه دینامیکی خطی بالاتر از 1011 را دارد که یکپارچگی منحنی خودهمبستگی ذرات با اندازههای مختلف را در کل محدوده تضمین میکند.
5. روش تحلیل برازش کسینوسی، تست سریع را امکانپذیر میسازد
حرکت ذرات، که توسط میدان الکتریکی اعمال شده هدایت میشود، شامل حرکت الکتروفورتیک جهتدار و حرکت براونی نامنظم است. بنابراین، تابع خودهمبستگی به دست آمده از طریق تشخیص شدت نور پراکنده شده، برهمنهی سیگنالهای انتشار ذرات و حرکت الکتروفورتیک است. روش تحلیل برازش کسینوسی میتواند به طور موثر سیگنال شیفت فرکانس داپلر ناشی از حرکت الکتروفورتیک را در تابع خودهمبستگی در زمان کوتاه به دست آورد و تأثیر حرکت براونی را حذف کند. برای دستیابی به تست سریع پتانسیل زتا ضمن کاهش قطبش الکترود و افزایش عمر سلول نمونه پتانسیل زتا.
دامنه کاربرد:
این دستگاه به طور گسترده برای تست اندازه ذرات، پتانسیل زتا و وزن مولکولی نمونههایی مانند نانوامولسیونهای آلی یا معدنی، پودرها، پلیمرها، میسلها، آنتیبادیهای ویروسی و غیره در زمینههای مختلف از جمله مواد جدید، مواد شیمیایی ظریف، مهندسی زیستی، رنگها و پوششها، غذا و دارو، هوافضا، علوم و فناوری دفاعی و غیره استفاده میشود. این دستگاه پایگاه دادهای برای مطالعه و بهبود عملکرد مواد، کنترل هزینههای تولید و قضاوت در مورد پایداری سیستمهای پراکنده و تمایل به تجمع ذرات فراهم میکند.
مزیت محصول
اصول تست فتومولتیپلایر تیوب هاماماتسو با حساسیت بالا از ژاپنساختار گردش هوای دوگانه
اصول تست لیزر دمای ثابت و توان ژاپنی Opnex
اصول تست مدل
اصول تست -N9-D
اصول تست پراکندگی نور دینامیکی (DLS)، پراکندگی نور الکتروفورتیک (ELS)، پراکندگی نور استاتیک (SLS)، طیفسنجی همبستگی فوتون (PCS)
استانداردهای اجرایی
| GB/T 29022-2021/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996 |
GB/T 32671.2-2019/ISO 13309-2:2012پارامترهای تست
|
| اندازه ذرات، پتانسیل زتا، وزن مولکولی، ضریب دوم ویلی |
اندازه ذرات
|
| زاویه پراکندگی |
90 درجه
محدوده تست
|
| 0.5 نانومتر - 10,000 نانومتر |
خطای دقت
|
| ±1% (ماده مرجع قابل ردیابی NIS) |
میکرومتر.سانتیمتر/ولت.ثانیه / |
±1% (ماده مرجع قابل ردیابی NIS) |
| محدوده غلظت |
0.1 میلیگرم بر میلیلیتر - 40% وزنی/حجمی |
| * |
سلول نمونه (اختیاری) |
| روندهای دما، روندهای زمان |
سلول نمونه (اختیاری) |
| کوتهای پلیاستایرن 4 میلیلیتری، کوتهای شیشهای کوارتز 4 میلیلیتری، میکروکوتهای 40 میکرولیتری |
پتانسیل زتا512 کانال فیزیکی، زمان نمونهبرداری 0.1 میکروثانیه - 1 میلیثانیه قابل تنظیم پویا |
| 12 درجه |
محدوده پتانسیل زتا |
| بدون محدودیت واقعی |
محدوده تحرک الکتروفورتیک |
| >+20 |
میکرومتر.سانتیمتر/ولت.ثانیه / |
<-20 |
| میکرومتر.سانتیمتر/ولت.ثانیه |
|
|
محدوده هدایتدالتون*محدودهای از اندازههای ذرات مناسب برای تست1 نانومتر - 120میکرومتر*الکترود
|
| الکترود مویرگی U شکل |
وزن مولکولی512 کانال فیزیکی، زمان نمونهبرداری 0.1 میکروثانیه - 1 میلیثانیه قابل تنظیم پویا |
| 340 دالتون - 2×10 |
7دالتون* 512 کانال فیزیکی، زمان نمونهبرداری 0.1 میکروثانیه - 1 میلیثانیه قابل تنظیم پویا |
| منبع نور |
لیزر حالت جامد با کارایی بالا، λ = 532 نانومتر، P = 30 میلیوات |
| محدوده برجسته سازی نور گرهها |
0-100% تنظیم خودکار |
آشکارسازفتومولتیپلایر تیوب (PMT)همبستهکننده512 کانال فیزیکی، زمان نمونهبرداری 0.1 میکروثانیه - 1 میلیثانیه قابل تنظیم پویا |
محدوده کنترل دما
|
5 درجه سانتیگراد تا 90 درجه سانتیگراد |
دقت کنترل دما |
| مثبت یا منفی 0.1 درجه سانتیگراد |
منبع تغذیه کاری |
| AC 100V-240V @ 50Hz-60Hz، DC 12V/10A |
الزامات محیطی |
| 5-45 درجه سانتیگراد، 10% - 85% رطوبت نسبی (بدون میعان) |
ابعاد ظاهری |
| 650 میلیمتر × 410 میلیمتر × 200 میلیمتر |
وزن کلی20 کیلوگرم |
| توجه: * مربوط به نمونه و گزینه است |
|
|
|
|
|
|
|
|
|
|
