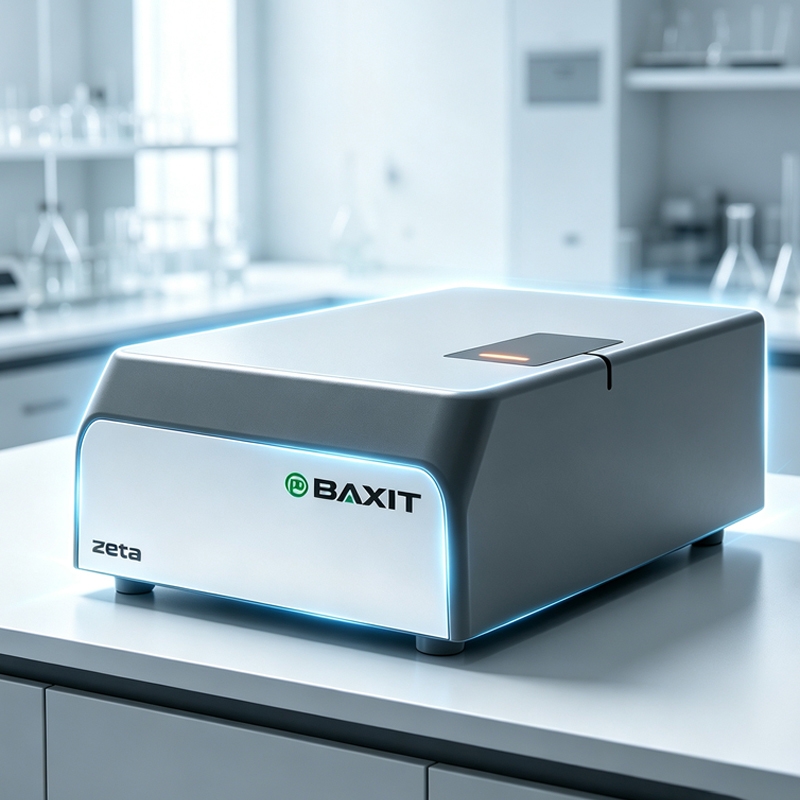

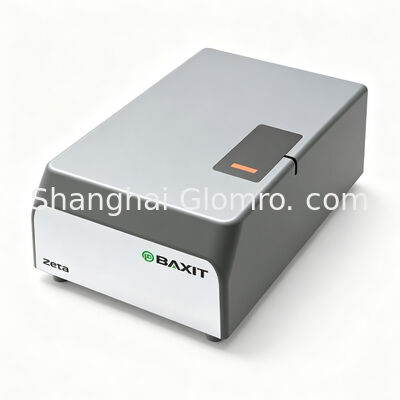

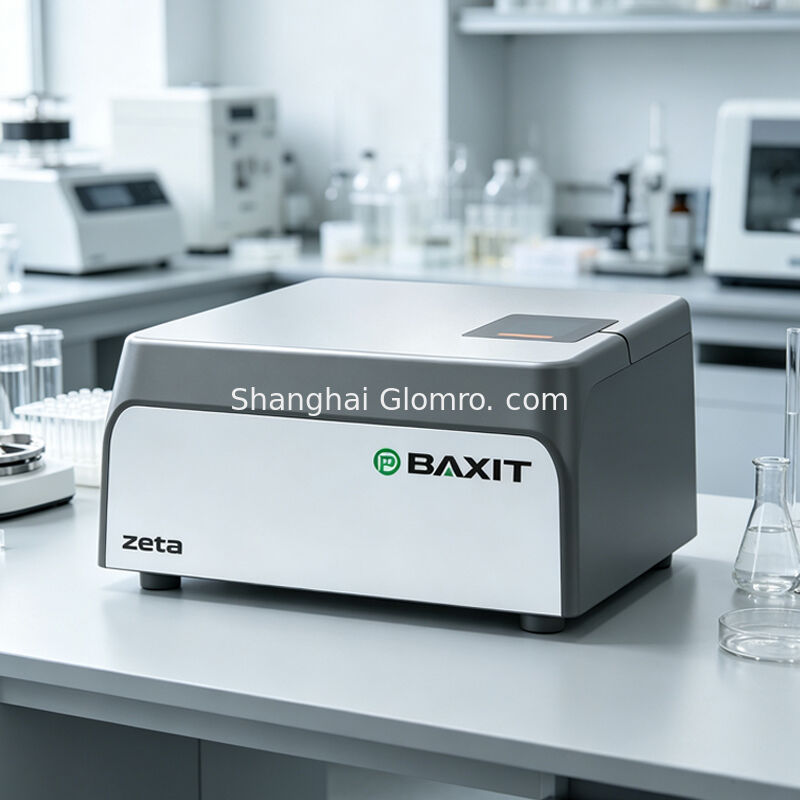

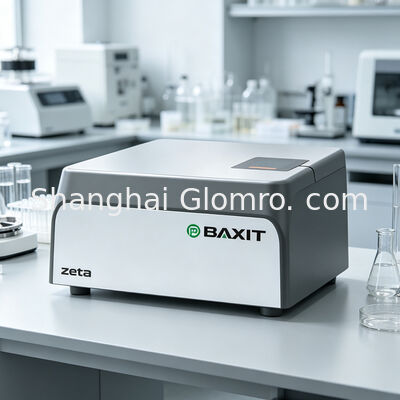

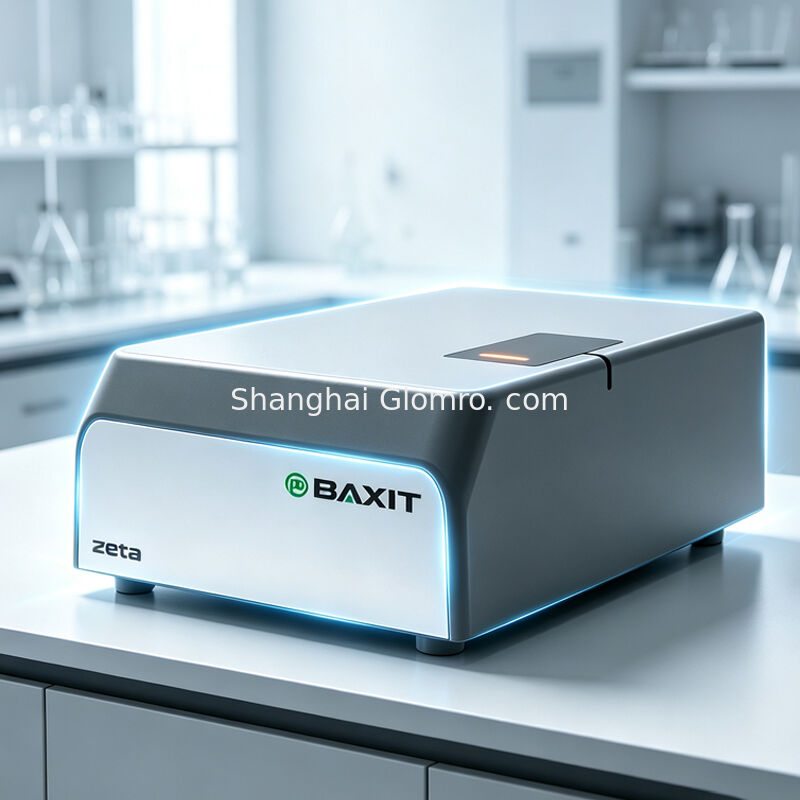

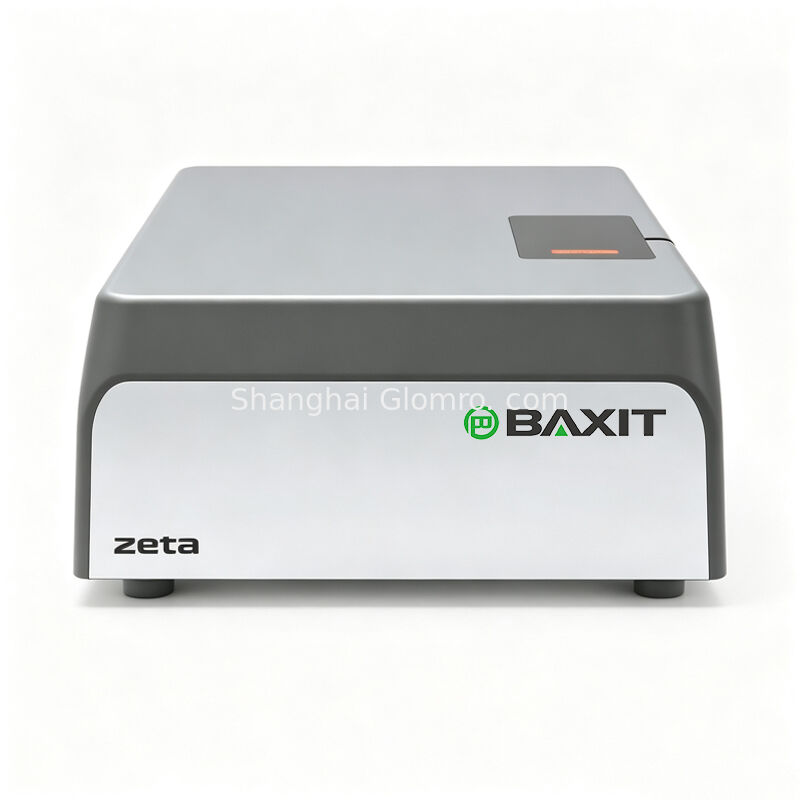

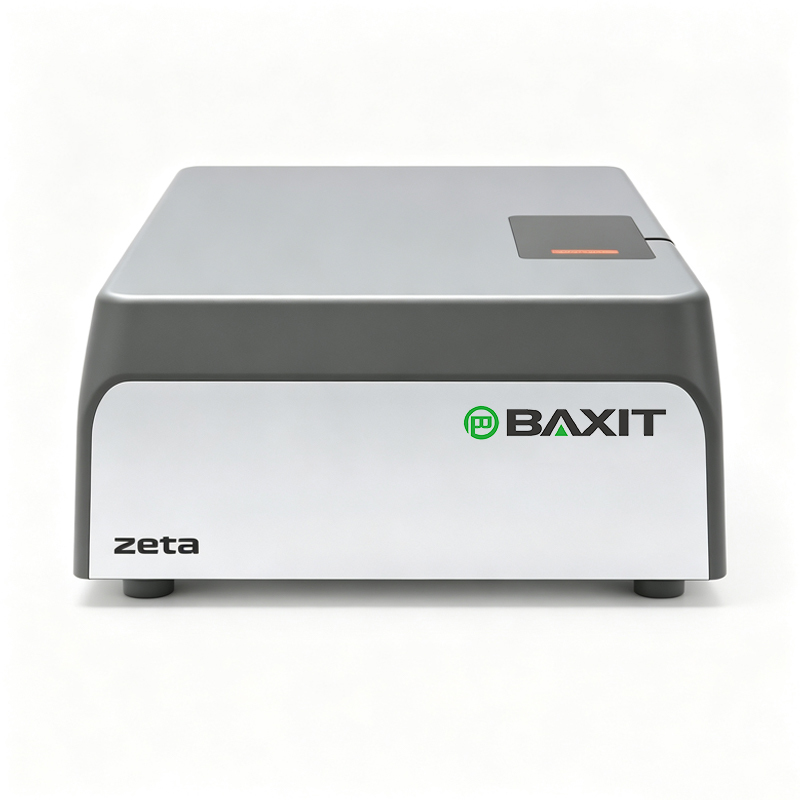

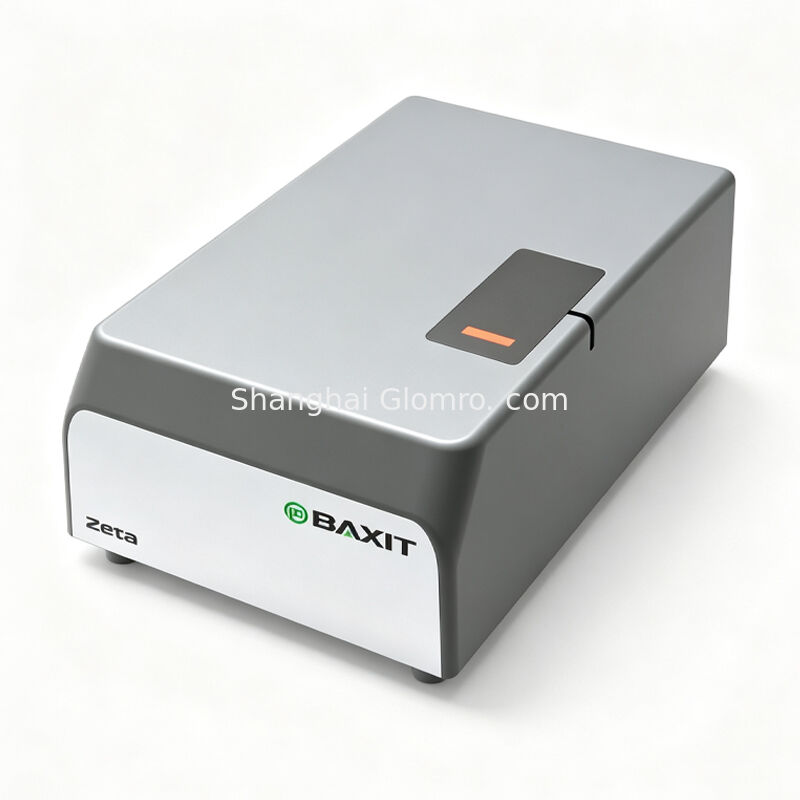

نانو سایز و آنالایزر پتانسیل زتا
معرفی ابزار
اندازه نانوذرات و آنالایزر پتانسیل زتا آخرین ابزار آنالیز یکپارچه ما است که آزمایش اندازه نانوذرات و آزمایش پتانسیل زتا را ترکیب میکند. از اصل پراکندگی نور پویا (DLS) با اندازه گیری سیگنال نوسان شدت نور پراکنده تولید شده توسط حرکت براونی ذرات در نمونه و به دست آوردن تابع همبستگی خودکار از طریق همبسته دیجیتال برای تجزیه و تحلیل ضریب انتشار ذرات استفاده می کند. اندازه و توزیع ذرات بر اساس معادله استوکس-انیشتین محاسبه می شود. تحرک الکتروفورتیک ذرات با آزمایش تغییر فرکانس نور پراکنده شده توسط ذرات تحت میدان الکتریکی اعمال شده با استفاده از تکنیک پراکندگی نور الکتروفورتیک (ELS) تعیین شد و پتانسیل زتا و توزیع ذرات بر اساس معادله هنری محاسبه شد. برای اندازهگیری میانگین شدت نور پراکنده در غلظتهای مختلف ماده استاندارد و نمونه، محاسبه نسبت ریلی در هر غلظت و رسم منحنی Debye برای به دست آوردن وزن مولکولی و ضریب ویلی دوم پروتئینها و پلیمرها، از تکنیک SLS استفاده شد.
نمودار شماتیک اندازه نانوذرات و آزمایش پتانسیل
ویژگی های اصلی
1. تست تمام فیبر مسیر نوری برای حساسیت بالا
مسیر نوری آزمایشی ساخته شده با لیزر نیمه هادی کوپل شده با فیبر کم نویز با کارایی بالا و یک سیستم دریافت نور پراکنده دینامیکی تمام فیبر، با استفاده از تعداد تاریکی کم، لوله مولتیپلیکننده نوری HAMAMASTU (PMT) به عنوان آشکارساز نور، به کل سیستم تست حساسیت و حساسیت بسیار بالا برای تست حساسیت و سیگنالها را میدهد. وضوح
2،راستیآزمایی کالیبراسیون با برد کامل، دقت تست را تضمین میکند
راستیآزمایی کالیبراسیون در محدوده کامل با استفاده از چندین ماده مرجع ملی اندازه ذرات، با خطاهای دقت آزمایش کمتر از 1٪ (بیشتر از الزامات استاندارد ملی GB/T29022-2021/ISO22412:2017) انجام میشود.
3 کنترل دمای ثابت با دقت بالا، پایداری تست را تضمین می کند
لیزر نیمه هادی با تکنولوژی دمای ثابت خودکار خروجی لیزر پایدار و قابل اعتماد را تضمین می کند. سیستم کنترل دمای ثابت با دقت بالا، نمونه در حال آزمایش را در سلول نمونه در دمای ثابت در طول فرآیند آزمایش نگه میدارد و از انحرافات آزمون ناشی از تغییرات در ویسکوزیته متوسط و سرعت حرکت براونی ذرات به دلیل تغییرات دما جلوگیری میکند و در نتیجه اطمینان و پایداری نتایج آزمایش را تضمین میکند.
|
تعداد تست ها
|
مقدار متوسط اندازه ذرات تست
|
|
شماره 1
|
15.89 نانومتر
|
|
شماره 2
|
16.08 نانومتر
|
|
شماره 3
|
16.01 نانومتر
|
|
شماره 4
|
16.14 نانومتر
|
|
شماره 5
|
16.19 نانومتر
|
|
شماره 6
|
16.11 نانومتر
|
|
میانگین
|
16.07 نانومتر
|
|
انحراف معیار
|
0.11 نانومتر
|
|
خطای تکرارپذیری
|
0.66٪
|
4 همبسته دیجیتالی با سرعت بالا برای وضوح بالا
همبسته دیجیتالی با سرعت بالا که خود توسعه یافته است، به عنوان جزء اصلی برای پردازش سیگنال، شدت نور پراکنده دینامیکی را با سرعت بالا در زمان واقعی جمع آوری می کند و عملیات همبستگی خودکار را انجام می دهد. این توانایی تشخیص وضوح سیگنال 6ns، سرعت پردازش داده 100 مگابیت و محدوده دینامیکی خطی بالای 1011 را دارد که از یکپارچگی منحنی همبستگی خودکار ذرات با اندازههای مختلف در محدوده کامل اطمینان میدهد.
5. روش تحلیل برازش کسینوس امکان آزمایش سریع را فراهم می کند
حرکت ذرات که توسط یک میدان الکتریکی اعمال شده هدایت می شود، شامل حرکت الکتروفورتیک جهت دار و حرکت براونی نامنظم است. بنابراین، تابع همبستگی به دست آمده با تشخیص شدت نور پراکنده، برهم نهی سیگنال های انتشار ذرات و حرکت الکتروفورتیک است. روش تحلیل برازش کسینوس می تواند به طور موثر سیگنال تغییر فرکانس داپلر ناشی از حرکت الکتروفورتیک در تابع همبستگی خودکار را در مدت زمان کوتاهی به دست آورد و تأثیر حرکت براونی را از بین ببرد. برای دستیابی به آزمایش سریع پتانسیل زتا و در عین حال کاهش پلاریزاسیون الکترود و افزایش عمر مفید سلول نمونه پتانسیل زتا.
دامنه کاربرد:
این به طور گسترده ای برای آزمایش اندازه ذرات، پتانسیل زتا و وزن مولکولی نمونه هایی مانند نانوامولسیون های آلی یا معدنی، پودرها، پلیمرها، میسل ها، آنتی بادی های ویروسی و غیره در زمینه های مختلف از جمله مواد جدید، مواد شیمیایی خوب، مهندسی زیستی، رنگ ها و پوشش ها، مواد غذایی و پزشکی، اطلاعات علمی و فناوری، اطلاعات دفاعی و مطالعاتی و غیره استفاده می شود. کنترل هزینه های تولید، و قضاوت در مورد پایداری سیستم های پراکندگی و تمایل به تجمع ذرات.
مزیت محصول
² نرخ بالا، همبستگی با حساسیت بالا
² لوله فتومولتیپلایر با حساسیت بالا Hamamatsu از ژاپن
² ساختار دوگانه گردش جریان هوا
² منبع تغذیه کامل DC
² لیزر درجه حرارت ثابت و توان اپنکس ژاپنی
پارامترهای فنی و پیکربندی دقیق آنالایزر اندازه نانوذرات Photocorrelated BXT-N9-D
| مدل |
BXT-N9-D
|
| اصول آزمون |
پراکندگی نور دینامیکی (DLS)، پراکندگی نور الکتروفورتیک (ELS)، پراکندگی نور ساکن (SLS)، طیفسنجی همبستگی فوتون (PCS)
|
| استانداردها را اجرا کنید |
GB/T 29022-2021/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996
GB/T 32671.2-2019/ISO 13309-2:2012
|
| پارامترهای تست |
اندازه ذرات، پتانسیل زتا، وزن مولکولی، ضریب ویلی دوم
|
| اندازه ذرات |
زاویه پراکندگی |
90 درجه |
| محدوده تست |
0.5nm-10000nm |
| خطای دقت |
± 1٪ (مواد مرجع قابل ردیابی NIS) |
| خطای تکرارپذیری |
± 1٪ (مواد مرجع قابل ردیابی NIS) |
| محدوده غلظت |
0.1mg/ml-40%w/v* |
| تست روند |
روند دما، روند زمان |
| سلول نمونه (اختیاری) |
کووت های پلی استایرن 4 میلی لیتری، کووت های شیشه ای کوارتز 4 میلی لیتری، میکروکووت های 40 میکرولیتری |
| پتانسیل زتا |
زاویه پراکندگی |
12 درجه |
| محدوده پتانسیل زتا |
بدون محدودیت واقعی |
| محدوده تحرک الکتروفورتیک |
>+20μm·cm/V·s / <-20μm·cm/V·s |
| محدوده رسانایی |
0-270 mS/cm* |
| طیف وسیعی از اندازه ذرات مناسب برای آزمایش |
1 نانومتر - 120μمتر * |
| الکترود |
الکترود مویرگی U شکل |
| وزن مولکولی |
محدوده اندازه گیری |
340 دا - 2×107دا* |
پارامترهای سیستم
|
منبع نور |
لیزر حالت جامد با کارایی بالا، λ = 532 نانومتر، P = 30 میلیوات |
| نور بر محدوده گره ها تاکید می کند |
0-100٪ تنظیم خودکار |
| آشکارساز |
لوله فتومولتیپلایر (PMT) |
| همبسته |
512 کانال فیزیکی، زمان نمونه برداری 0.1 us - 1ms قابل تنظیم پویا |
| محدوده کنترل دما |
5 تا 90℃ |
| دقت کنترل دما |
مثبت یا منفی 0.1 ℃ |
| منبع تغذیه کار |
AC 100V-240V @ 50Hz-60Hz، DC 12V/10A |
| الزامات زیست محیطی |
5-45 ℃، 10٪ - 85٪ رطوبت نسبی (بدون تراکم) |
| ابعاد ظاهری |
650mm×410mm×200mm |
| وزن کلی |
20 کیلوگرم |
| توجه: * مربوط به نمونه و گزینه |
